Роликовый подшипник NAFW102220
Подшипник NAFW102220 — это импортный роликовый игольчатый подшипник, двухрядный, обозначение основновного исполнения 102220, размер 10*22*20 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

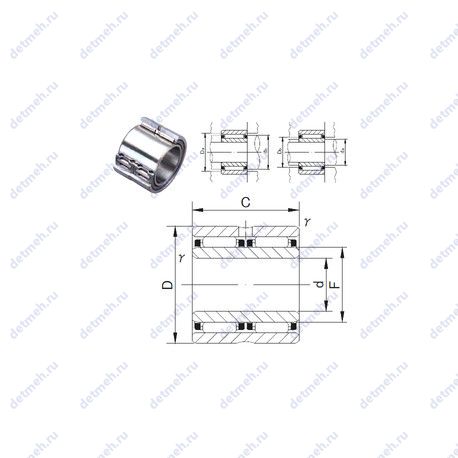

Таблица размеров и характеристик подшипника NAFW102220
Производитель JNS+
Компания Japan Nose Seiko была основана как производитель подшипниковых деталей в 1961 году. В 1979 начали производство и продажу подшипников и опорных роликов. Продукция отличается высокой точностью, надежностью и долговечностью. Широко используются в производственных линиях, таких как цифровая бытовая техника, производственные мощности, точная строительная техника и электронные микроскопы.
Габаритные и посадочные размеры:
- Радиус наружней фаски: 0.3 мм
- Внутренний диаметр: 10 мм
- Внешний диаметр: 22 мм
- Высота. мм: 20
- Внутренний диаметр (F): 14 мм
- Ширина (высота) (B): 20 мм
- Ширина наружной обоймы (C): 20 мм
- Масса: 0.04 кг
Классификация:
- Тела качения: ролики
- Форма роликов: игольчатые
- Обозначение: nafw 102220
- Основной тип: роликовый игольчатый
Прочие характеристики:
- Размеры. мм: 10x22x20
- Размер сопряженных деталей (da min.): 12
- Размер сопряженных деталей (da max): 13
- Размер сопряженных деталей (Da max.): 20
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер сопряженных деталей (db): 17.6
- Размер сопряженных деталей (Db): 14.6
Пропускная способность:
- Грузоподъемность динамическая: 10.8 кн
- Грузоподъемность статическая: 14.2 кн
- Частота вращения предельная: 24 000 об/мин
Производитель IKO+
IKO была первой компанией в Японии , которая начала технические разработки игольчатых роликоподшипников . На сегодняшний день это ведущий изготовитель с выдающимися достижениями в этой области . В отличие от стандартного вращательного способа использования подшипников , линейная серия расширила область применения до уровня скользящих устройств . Абсолютно новый продукт для повышения точности направляющих . IKO уже разработала множество продуктов , связанных с направляющими звеньями линейного перемещения . IKO также завоевала репутацию лидера в производстве направляющих линейного перемещения .
Классификация:
- Тела качения: ролики
- Основной тип: роликовый игольчатый
- Форма роликов: игольчатые
- Обозначение: nafw 102220
Прочие характеристики:
- Размер сопряженных деталей (Db): 14.6
- Размеры. мм: 10x22x20
- Диаметр отверстия комплекта шариков/роликов (Fw): 14 мм
- Размер сопряженных деталей (db): 17.6
- Размер сопряженных деталей (da max): 13
- Размер сопряженных деталей (da min.): 12
- Размер сопряженных деталей (Da max.): 20
- Уплотнение: нет
- Количество дорожек качения: 2
Габаритные и посадочные размеры:
- Внутренний диаметр: 10 мм
- Внешний диаметр: 22 мм
- Высота. мм: 20
- Ширина наружной обоймы (C): 20 мм
- Масса: 0.04 кг
- Ширина (высота) (B): 20 мм
- Радиус наружней фаски: 0.3 мм
Пропускная способность:
- Грузоподъемность статическая: 14.2 кн
- Грузоподъемность динамическая: 10.8 кн
- Частота вращения предельная: 35 000 об/мин
Производитель NSK+
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Пропускная способность:
- Частота вращения предельная: 32000 об/мин
- Грузоподъемность статическая: 15.2 кн
- Грузоподъемность динамическая: 11.4 кн
Габаритные и посадочные размеры:
- Радиус наружней фаски: 0.3 мм
- Ширина (высота) (B): 20 мм
- Масса: 0.042 кг
- Ширина наружной обоймы (C): 20 мм
- Высота. мм: 20
- Внешний диаметр: 22 мм
- Внутренний диаметр: 10 мм
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Диаметр отверстия комплекта шариков/роликов (Fw): 14 мм
- Размеры. мм: 10x22x20
Классификация:
- Обозначение: nafw102220
- Форма роликов: игольчатые
- Тела качения: ролики
- Основной тип: роликовый игольчатый
В таблице приведены основные размеры подшипника NAFW102220, технические характеристики и номинальные значения.
Аналоги подшипника NAFW102220
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NSK | NAFW102220 | 10 | 22 | 20 | ISO |
| IKO | NAFW102220 | 10 | 22 | 20 | ISO |
| JNS | NAFW102220 | 10 | 22 | 20 | ISO |
Аналог подшипника NAFW102220 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
