Роликовый подшипник NA 4904U
Подшипник NA 4904U — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 4904, размер 17*30*14 мм.
Стандарт: ISO
Бренд: IKO
Внутренний диаметр: 17 мм
Наружный диаметр: 30 мм
Ширина: 14 мм
Масса: 0.0785 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NA — Игольчатый роликовый подшипник с размерами по ISO 15
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NA 4904U
Производитель IKO
IKO была первой компанией в Японии , которая начала технические разработки игольчатых роликоподшипников . На сегодняшний день это ведущий изготовитель с выдающимися достижениями в этой области . В отличие от стандартного вращательного способа использования подшипников , линейная серия расширила область применения до уровня скользящих устройств . Абсолютно новый продукт для повышения точности направляющих . IKO уже разработала множество продуктов , связанных с направляющими звеньями линейного перемещения . IKO также завоевала репутацию лидера в производстве направляющих линейного перемещения .

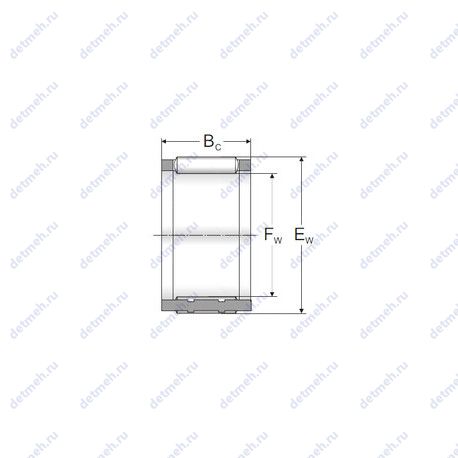

Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 13 мм
- Ширина (высота) (B): 14 мм
- Радиус наружней фаски: 0.3 мм
- Масса: 0.0785 кг
- Высота. мм: 14
- Внешний диаметр: 30 мм
- Внутренний диаметр: 17 мм
Прочие характеристики:
- Размер сопряженных деталей (da max): 21
- Размер сопряженных деталей (da min.): 19
- Размер сопряженных деталей (Da max.): 28
- Уплотнение: есть
- Количество дорожек качения: 1
- Диаметр отверстия комплекта шариков/роликов (Fw): 22 мм
- Размеры. мм: 17x30x14
Пропускная способность:
- Частота вращения предельная: 8 500 об/мин
- Грузоподъемность статическая: 20.5 кн
- Грузоподъемность динамическая: 10.3 кн
Классификация:
- Основной тип: роликовый игольчатый
- Обозначение: na 4904u
- Форма роликов: игольчатые
- Тела качения: ролики
В таблице приведены основные размеры подшипника NA 4904U, технические характеристики и номинальные значения.
Таблица модификаций подшипника NA 4904U
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NA 4904UU | Игольчатый роликоподшипник с размерами по ISO 15.. | 17 | 30 | 18 | 0.0785 |
Модификации подшипника NA 4904U - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NA 4903 RS | 17 | 30 | 14 | |||
| NA4903TT | 17 | 30 | 14 |
