Шариковый подшипник 6-920924 ЕУ

Подшипник 6-920924 ЕУ — это отечественный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 920924, размер 117.80*159.50*24.77 мм.

Стандарт: ГОСТ
Бренды: ГПЗ-2, ГПЗ-23
Внутренний диаметр: 117.80 мм
Наружный диаметр: 159.50 мм
Ширина: 24.77 мм
Масса: 0.93 кг

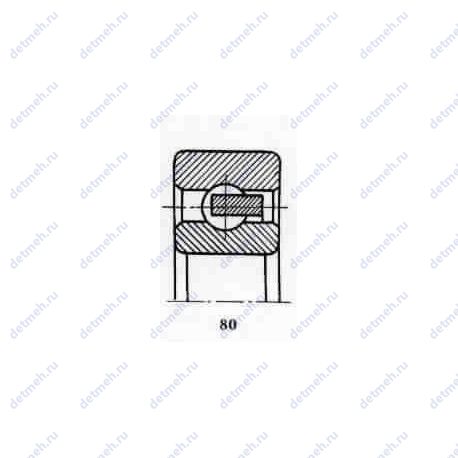

Подшипник 6-920924 ЕУ чертеж — Чертеж подшипника 6-920924 ЕУ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Е — Сепаратор из текстолита. Суффикс У — Дополнительные технические требования

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 6-920924 ЕУ

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 4500;
C (kN) Грузоподъемность динамическая - 53.8;
Co (kN) Грузоподъемность статическая - 57.7;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 5000;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 24 мм.;
d (мм) Внутренний диаметр - 117.8;
D (мм) Наружный диаметр - 159.5;
В (мм) Ширина - 24.765;
m (кг) Масса - 0.932;
Внутренний диаметр - 117 мм;
Внешний диаметр - 159 мм;
Ширина (высота) (B) - 24 мм.;
Масса - 0.932 кг;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
Номер по ГОСТ - 6-920924 еу;
Количество дорожек качения - 1;
Уплотнение - нет;

Классификация:

Тела качения - шарики;
Нагрузка - радиальная;
Обозначение - 6 920924 еу;
Основной тип - шариковый радиальный;

Производитель ГПЗ-2

Государственный подшипниковый завод №2 (ГПЗ-2) — российское предприятие, основанное в 1916 году в Москве. Завод специализируется на выпуске различных типов шариковых подшипников: радиальных однорядных/двухрядных, радиально-сферических и упорных. ГПЗ-2 известен внедрением передовых технологий, таких как термическая обработка в защитной атмосфере и вакуумная закалка колец.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 24 мм.;
d (мм) Внутренний диаметр - 117.8;
D (мм) Наружный диаметр - 159.5;
В (мм) Ширина - 24.765;
m (кг) Масса - 0.932;
Внутренний диаметр - 117 мм;
Внешний диаметр - 159 мм;
Ширина (высота) (B) - 24 мм.;
Масса - 0.932 кг;

Прочие характеристики:

Уплотнение - нет;
ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
Номер по ГОСТ - 6-920924 еу;
Количество дорожек качения - 1;

Классификация:

Обозначение - 6 920924 еу;
Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 53.8;
Co (kN) Грузоподъемность статическая - 57.7;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 5000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 4500;

В таблице приведены основные размеры подшипника 6-920924 ЕУ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-920924 ЕУ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
920924	Основное исполнение.	117	159	24	0
920924 ЕУ	Сепаратор из текстолита.. Дополнительные технические требования.	117.8	159.5	24.765	0.932
6 920924 Е	Сепаратор из текстолита..	117.80	159.50	24.77	0.93
6 920924 Е1УШ1	Нормы шумности. Сепаратор из текстолита.. Дополнительные технические требования.	117.80	159.50	24.77	0.93

Модификации подшипника 6-920924 ЕУ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 6-920924 ЕУ

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-23	6 920924 ЕУ	117.80	159.50	24.77	ГОСТ
ГПЗ-2	6 920924 ЕУ	117.80	159.50	24.77	ГОСТ

Аналог подшипника 6-920924 ЕУ — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
