Шариковый подшипник 6-920923 Е

Подшипник 6-920923 Е — это отечественный шариковый радиальный подшипник, обозначение основновного исполнения 920923, размер 117.80*159.50*24.90 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-2
Внутренний диаметр: 117.80 мм
Наружный диаметр: 159.50 мм
Ширина: 24.90 мм
Масса: 1.01 кг

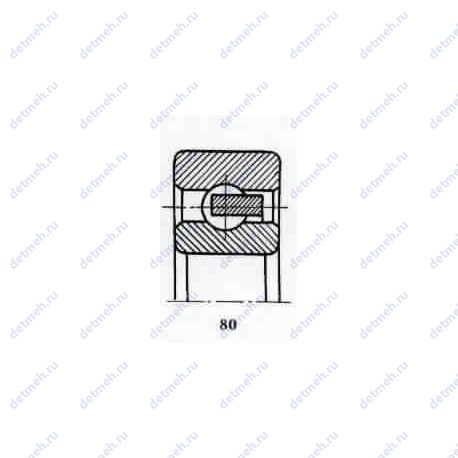

Подшипник 6-920923 Е чертеж — Чертеж подшипника 6-920923 Е

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Е — Сепаратор из текстолита.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6-920923 Е

Производитель ГПЗ-2

Государственный подшипниковый завод №2 (ГПЗ-2) — российское предприятие, основанное в 1916 году в Москве. Завод специализируется на выпуске различных типов шариковых подшипников: радиальных однорядных/двухрядных, радиально-сферических и упорных. ГПЗ-2 известен внедрением передовых технологий, таких как термическая обработка в защитной атмосфере и вакуумная закалка колец.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 117.8;
m (кг) Масса - 1.01;
В (мм) Ширина - 24.9;
D (мм) Наружный диаметр - 159.5;
Ширина - 23.5/24.9 мм;
Масса - 1 кг;
Внешний диаметр - 159.5 мм;
Внутренний диаметр - 117.8 мм;

Прочие характеристики:

Материал Марка стали - шх-15;
N шариков Количество шариков - 23;
d шарика (мм) Диаметр шарика - 14.288;
ГОСТ - ту 37.006.153, ГОСТ 520;
Номер по ГОСТ - 6-920923 е;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 3200;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 4000;
Co (kN) Грузоподъемность статическая - 77;
C (kN) Грузоподъемность динамическая - 71;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - 6 920923 е;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 6-920923 Е, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-920923 Е

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
920923	Основное исполнение.	117	159	24	1.01

Модификации подшипника 6-920923 Е - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
