Роликовый подшипник 6-787196 ХМ

Подшипник 6-787196 ХМ — это отечественный роликовый радиально-упорный подшипник, обозначение основновного исполнения 787196, размер 480*700*278.50 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-9
Внутренний диаметр: 480 мм
Наружный диаметр: 700 мм
Ширина: 278.50 мм
Масса: 528 кг

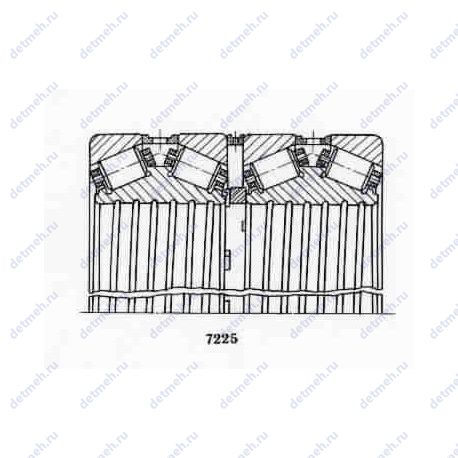

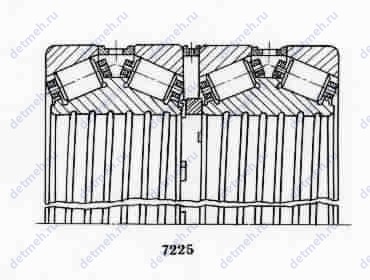

Подшипник 6-787196 ХМ чертеж — Чертеж подшипника 6-787196 ХМ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6-787196 ХМ

Производитель ГПЗ-9

ОАО "Самарский подшипниковый завод"

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
Размеры. мм - 480x700x420;
Номер по ГОСТ - 6-787196 хм;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 240;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 300;
Co (kN) Грузоподъемность статическая - 17890;
C (kN) Грузоподъемность динамическая - 6551;

Габаритные и посадочные размеры:

m (кг) Масса - 528.0;
В (мм) Ширина - 278.5;
D (мм) Наружный диаметр - 700;
d (мм) Внутренний диаметр - 480;
Ширина - 420 мм;
Масса - 528 кг;
Внешний диаметр - 700 мм;
Внутренний диаметр - 480 мм;

Классификация:

Основной тип - роликовый радиальный-упорный;
Обозначение - 6 787196 хм;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 6-787196 ХМ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-787196 ХМ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
787196ХКМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	480	700	200	524
787196 ХМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	480	700	278.50	528

Модификации подшипника 6-787196 ХМ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
