Роликовый подшипник 6-77752 ЛМ

Подшипник 6-77752 ЛМ — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77752, размер 260*400*255.80 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-9
Внутренний диаметр: 260 мм
Наружный диаметр: 400 мм
Ширина: 255.80 мм
Масса: 117 кг

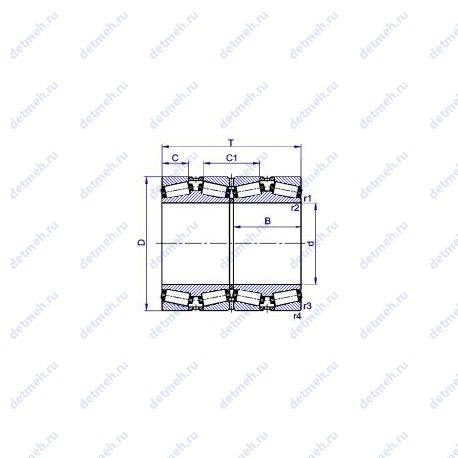

Подшипник 6-77752 ЛМ чертеж — Чертеж подшипника 6-77752 ЛМ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни. Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6-77752 ЛМ

Производитель ГПЗ-9

ОАО "Самарский подшипниковый завод"

Классификация:

Обозначение - 6 77752 лм;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 630;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 800;
Co (kN) Грузоподъемность статическая - 4775;
C (kN) Грузоподъемность динамическая - 2048;

Прочие характеристики:

N роликов Количество роликов - 108;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 30.21/32.0х41.17;
ГОСТ - ГОСТ 520;
Уплотнение - нет;
Количество дорожек качения - 4;
Номер по ГОСТ - 6-77752 лм;

Габаритные и посадочные размеры:

m (кг) Масса - 117;
D (мм) Наружный диаметр - 400;
d (мм) Внутренний диаметр - 260;
Ширина рабочая (T) - 255 мм.;
Масса - 117 кг;
Внешний диаметр - 400. мм;
Внутренний диаметр - 260. мм;

В таблице приведены основные размеры подшипника 6-77752 ЛМ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-77752 ЛМ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77752	Основное исполнение.	260	400	255	114
77752M	Роликовый радиально-упорный подшипник, четырехрядный.	260	400	119	110.69
77752 М	Модифицированный контакт..	260	400	255.80	117
77752 АМ	Повышенная грузоподъемность. Модифицированный контакт..	260	400	253	117
77752 ЛМ	Сепаратор из латуни.. Модифицированный контакт..	260	400	255.80	117
77752 ЛКМ	Сепаратор из латуни.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	260	400	255.80	117
6 77752 ЛКМШ1	Нормы шумности. Сепаратор из латуни.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	260	400	255.80	117

Модификации подшипника 6-77752 ЛМ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
