Подшипник 6-2213 Л1 ГОСТ

Модификация 6-2213 Л1 — это отечественный роликовый радиальный подшипник, однорядный, с бортами на внутреннем кольце, комплектный, с сепаратором, основное конструктивное исполнение - 2213.
Импортный аналог - N213MAP6.
Размер подшипника: 65*120*23 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-3
  3. Внутренний диаметрВнутренний диаметр: 65 мм
  4. Наружный диаметрНаружный диаметр: 120 мм
  5. ШиринаШирина: 23 мм
  6. МассаМасса: 1.20 кг

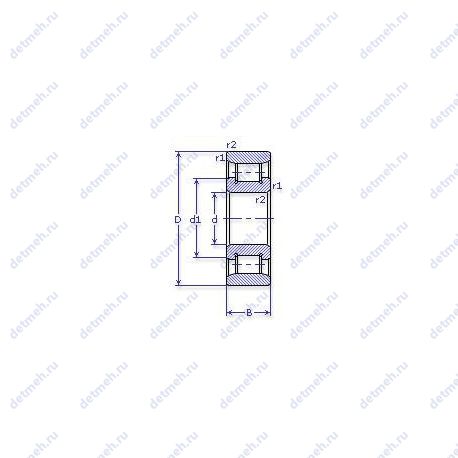

Подшипник 6-2213 Л1 чертеж
Чертеж подшипника 6-2213 Л1

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 6-2213 Л1

Суффикс Л1 — Сепаратор из латуни.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 6-2213 Л1

НомерТехнические требованияd,ммD,ммB,ммm,кг
2213Основное исполнение.65120231.05
2213 К1ММодифицированный контакт.
Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки
65120231.20
2213 КММодифицированный контакт.
Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки
65120231.20
2213 ЛСепаратор из латуни.
65120231.25
2213KM65120231.066
2213M65120231.25
2213 Л1Сепаратор из латуни.
65120231.20
2В0 2213 КММодифицированный контакт.
65120231.20
6 2213 К1ММодифицированный контакт.
65120231.20
6 2213 КММодифицированный контакт.
65120231.20
6-2213 ЛСепаратор из латуни.
65120231.025
60 2213 К1ММодифицированный контакт.
65120231.20
60 2213 КММодифицированный контакт.
Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки
65120231.20
8 2213 Л1Сепаратор из латуни.
65120231.20
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 6-2213 Л1

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
22136512023
122136512023
422136512023
1022136512023
12213 К1М6512023Проточка на внешнем кольце для смазки
12213 КМ6512023Проточка на внешнем кольце для смазки
12213KM6512023Проточка на внешнем кольце для смазки
2213 К1М6512023Проточка на внешнем кольце для смазки
2213 КМ6512023Проточка на внешнем кольце для смазки
2213 Л6512023Сепаратор из латуни
2213KM6512023Проточка на внешнем кольце для смазки
2213M6512023
2213 Л16512023Сепаратор из латуни
2В0 2213 КМ6512023Проточка на внешнем кольце для смазки
32213KM6512023Проточка на внешнем кольце для смазки
42213 К1М6512023Проточка на внешнем кольце для смазки
42213 КМ6512023Проточка на внешнем кольце для смазки
42213 М6512023
42213K3M6512023Проточка на внешнем кольце для смазки
42213M6512023
6 12213 К1М6512023Проточка на внешнем кольце для смазки
6 12213 КМ6512023Проточка на внешнем кольце для смазки
6 2213 К1М6512023Проточка на внешнем кольце для смазки
6 2213 КМ6512023Проточка на внешнем кольце для смазки
6-2213 Л6512023Сепаратор из латуни
6 32213 ДТ6512023Сепаратор из алюминиевого сплава
Для повышенных температур
6 32213 Т6512023Для повышенных температур
60 2213 К1М6512023Проточка на внешнем кольце для смазки
60 2213 КМ6512023Проточка на внешнем кольце для смазки
692213 КМ6512023Проточка на внешнем кольце для смазки
7 32213 Д1Т6512023Сепаратор из алюминиевого сплава
Для повышенных температур
70 42213 К3М6512023Проточка на внешнем кольце для смазки
76-802213 К16512023Проточка на внешнем кольце для смазки
6 12213 КМШ16512023Проточка на внешнем кольце для смазки
6 12213 КМШ6512023Проточка на внешнем кольце для смазки
70 42213 М6512023
78 42213 К3М6512023Проточка на внешнем кольце для смазки
8 12213 КМ6512023Проточка на внешнем кольце для смазки
8 2213 Л16512023Сепаратор из латуни
8 42213 М6512023
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 6-2213 Л1

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-3

ГПЗ-3 — ОАО "Саратовский подшипниковый завод"

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Обозначение - 6 2213 л1;

Прочие характеристики:

  • Номер по ГОСТ - 6-2213 л1;
  • Размеры. мм - 65x120x23;
  • ГОСТ - ГОСТ 520, ту 100/3;
  • Материал Марка стали - шх-15;
  • d1 (mm) Диаметр борта внутреннего кольца - 84.8;
  • dxl (мм) Размеры ролика - 13х13;
  • N роликов Количество роликов - 17;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 65 мм;
  • Внешний диаметр - 120 мм;
  • Масса - 1.25 кг;
  • Ширина - 23 мм;
  • d (мм) Внутренний диаметр - 65;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 23;
  • m (кг) Масса - 1.2;
  • r1. r2 min (мм) Радиус фаски - 1.5;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.5;
  • Co (kN) Грузоподъемность статическая - 51;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 6300;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 5300;
×
