Роликовый подшипник 538/1320Х

Подшипник 538/1320Х — это отечественный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 538/1320, размер 1320*1950*500 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 1320 мм
Наружный диаметр: 1950 мм
Ширина: 500 мм
Масса: 5268 кг

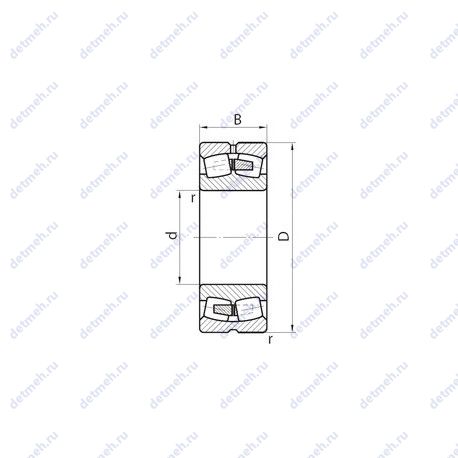

Подшипник 538/1320Х чертеж — Чертеж подшипника 538/1320Х

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 538/1320Х

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.24;
Расчетный коэффициент (Fa/Fr > e) (Y) - 4.23, 2.84;
Расчетный коэффициент (Y0) - 2.78;

Классификация:

Тип - сферический;
Форма роликов - бочкообразные;
Основной тип - роликовый радиальный сферический;
Нагрузка - радиальная;
Тела качения - ролики;

Прочие характеристики:

Номер по ГОСТ - 538/1320х;
Уплотнение - нет;
Количество дорожек качения - 2;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 100 об/мин;
Частота вращения предельная при пластичной смазке - 70 об/мин;
Грузоподъемность статическая - 69362 кн;
Грузоподъемность динамическая - 28088 кн;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 500 мм.;
Радиус наружней фаски - 9.5 мм.;
Масса - 5268.000 кг;
Ширина наружной обоймы (C) - 500 мм.;
Внешний диаметр - 1950 мм., 1950;
Внутренний диаметр - 1320 мм., 1320;

В таблице приведены основные размеры подшипника 538/1320Х, технические характеристики и номинальные значения.

Таблица модификаций подшипника 538/1320Х

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
538/1320ХК	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Штампованный сепаратор из черных металлов..	1320	1950	640	5950
40-538/1320 X	Роликовый радиальный сферический подшипник, двухрядный.	1320	1950	500	5268
40-538/1320 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	1320	1950	500	5268

Модификации подшипника 538/1320Х - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
40-538/1320 X	1320	1950	500
40-538/1320 Х	1320	1950	500
