Подшипник 46303 ГОСТ

46303 — это отечественный шариковый радиально-упорный подшипник, однорядный, с углом контакта 26º, является основным конструктивным исполнением.
Импортный аналог - 7303AC.
Размер подшипника: 17*47*14 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 17 мм
Наружный диаметр: 47 мм
Ширина: 14 мм
Масса: 0.122 кг

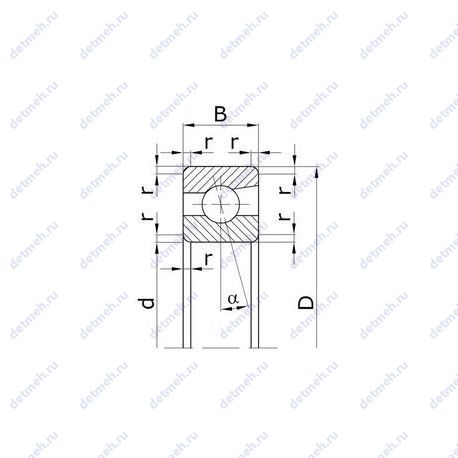

Подшипник 46303 чертеж — Чертеж подшипника 46303

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Модификации
Взаимозаменяемость
Размеры и характеристики

Таблица модификаций подшипника 46303

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
4-46303		17	47	14	0.11
4 46303 Е	Сепаратор из текстолита.	17	47	14	0.11
46303 А	Повышенная грузоподъемность	17	47	14	0.11
46303 Е	Сепаратор из текстолита.	17	47	14	0.11
46303К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита	17	47	14	0.122
2 46303 Л	Сепаратор из латуни.	17	47	14	0.107

Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

Категория
Ряд момента трения
Группа радиального зазора
Класс точности

Так же могут отличаться технические требования:

Увеличенная грузоподъёмность
Изменения конструктивных решений
Модифицированный контакт
Нестандартные материалы
Специальные технические условия
Материал и конструкция сепараторов подшипника
Материалы колец и тел качения
Температура отпуска и рабочая температура
Марка смазки
Вибрация и шумность
Частота вращения предельная при пластичной смазке и жидкой
Максимальная эксплуатационная нагрузка
Уровень защиты

Таблица взаимозаменяемостей подшипника 46303

Номер	d,мм	D,мм	B,мм	Отличия	Различия
26303	17	47	14
36303	17	47	14
66303	17	47	14
116303	17	47	14
176303	17	47	14
4-46303	17	47	14
26303К	17	47	14	Проточка на внешнем кольце для смазки
36303 Л	17	47	14	Сепаратор из латуни
36303К	17	47	14	Проточка на внешнем кольце для смазки
4 46303 Е	17	47	14	Сепаратор из текстолита
46303 А	17	47	14		Повышенной грузоподъёмности
46303 Е	17	47	14	Сепаратор из текстолита
46303К	17	47	14	Проточка на внешнем кольце для смазки
5 36303 Л	17	47	14	Сепаратор из латуни
66303 АЛ1	17	47	14	Сепаратор из латуни	Повышенной грузоподъёмности
66303К	17	47	14	Проточка на внешнем кольце для смазки
75 176303 ЕШ2	17	47	14	Сепаратор из текстолита
2 46303 Л	17	47	14	Сепаратор из латуни

Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 46303

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГОСТ

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Номер по - 46303;
Размеры. мм - 17x47x14;
alf. град - 26;

Габаритные и посадочные размеры:

Внутренний диаметр - 17 мм;
Внешний диаметр - 47 мм;
Ширина (высота) (B) - 14;
Радиус наружней фаски - 1.5;
Масса - 0.122 кг;
