Шариковый подшипник 46238 ГОСТ

Подшипник 46238 — это отечественный шариковый радиально-упорный подшипник, однорядный, с углом контакта 26º, является основным конструктивным исполнением, размер 190*340*55 мм.
Импортный аналог - 7238AC.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 190 мм
Наружный диаметр: 340 мм
Ширина: 55 мм
Масса: 24.4 кг

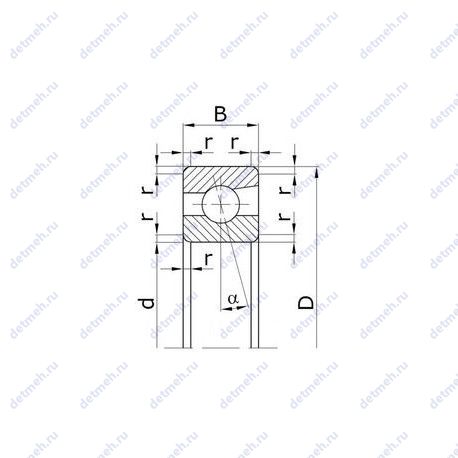

Подшипник 46238 чертеж — Чертеж подшипника 46238

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 46238

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Номер по - 46238;
Размеры. мм - 190x340x55;
alf. град - 26;

Габаритные и посадочные размеры:

Внутренний диаметр - 190 мм;
Внешний диаметр - 340 мм;
Ширина (высота) (B) - 55;
Радиус наружней фаски - 5;
Масса - 24.4 кг;

В таблице приведены основные размеры подшипника 46238, технические характеристики и номинальные значения.

Таблица модификаций подшипника 46238

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
46238К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	190	340	55	24.4

Модификации подшипника 46238 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 46238

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГОСТ	46238	190	340	55	ГОСТ
AST	7238AC	190	340	55	ISO

Аналог подшипника 46238 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
116238	190	340	55
176238	190	340	55
36238К	190	340	55	Проточка на внешнем кольце для смазки
6 176238 Л	190	340	55	Сепаратор из латуни
86 176238 Л1	190	340	55	Сепаратор из латуни
