Подшипник 46019 ГОСТ
46019 — это отечественный шариковый радиально-упорный подшипник, однорядный, с углом контакта 26º, является основным конструктивным исполнением.
Размер подшипника: 9*24*7 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 9 мм
Наружный диаметр: 24 мм
Ширина: 7 мм
Масса: 0.018 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 46019
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 46019К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита | 9 | 24 | 7 | 0.018 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 46019
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 6019 | 9 | 24 | 7 | |||
| 36019 | 9 | 24 | 7 | |||
| 2 36019 К | 9 | 24 | 7 | Проточка на внешнем кольце для смазки | ||
| 2-76019 | 9 | 24 | 7 | |||
| 2-76019 К | 9 | 24 | 7 | Проточка на внешнем кольце для смазки | ||
| 26019 Е | 9 | 24 | 7 | Сепаратор из текстолита | ||
| 36019К | 9 | 24 | 7 | Проточка на внешнем кольце для смазки | ||
| 36019К6 | 9 | 24 | 7 | Проточка на внешнем кольце для смазки | ||
| 36019К7 | 9 | 24 | 7 | Проточка на внешнем кольце для смазки | ||
| 46019К | 9 | 24 | 7 | Проточка на внешнем кольце для смазки | ||
| 5-606019 | 9 | 24 | 7 | |||
| 76019 | 9 | 24 | 7 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 46019
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - шариковый радиально-упорный;
- Тела качения - шарики;
- Нагрузка - радиальная и осевая;
Прочие характеристики:
- Номер по - 46019;
- Размеры. мм - 9x24x7;
- alf. град - 26;

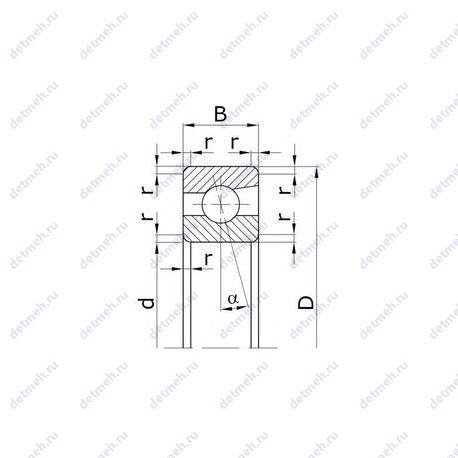

Габаритные и посадочные размеры:
- Внутренний диаметр - 9 мм;
- Внешний диаметр - 24 мм;
- Ширина (высота) (B) - 7;
- Радиус наружней фаски - 0.5;
- Масса - 0.018 кг;
