Подшипник 1209 ГОСТ

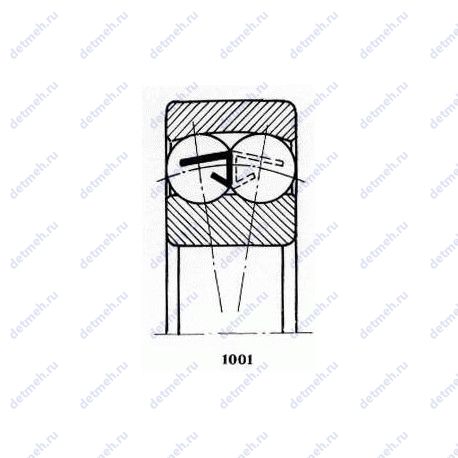

1209 — это отечественный шариковый радиальный подшипник, двухрядный, сферический, с цилиндрическим отверстием, комплектный, с сепаратором, является основным конструктивным исполнением.
Импортный аналог - 1209.
Размер подшипника: 45*85*19 мм.
Стандарт: ГОСТ
Бренды: hb2,KG,ГОСТ Смотреть все
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 19 мм
Масса: 0.49 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1209
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1209 Е | Сепаратор из текстолита. | 45 | 85 | 19 | 0.49 |
| 1209 У | Дополнительные технические требования | 45 | 85 | 19 | 0.488 |
| 2В0-1209 | 45 | 85 | 19 | 0.488 | |
| 2ВО-1209 | 45 | 85 | 19 | 0.47 | |
| 6-1209 | 45 | 85 | 19 | 0.488 | |
| ВО-1209 | 45 | 85 | 19 | 0.47 | |
| 1209 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита | 45 | 85 | 19 | 0.49 |
| 6 1209 Ш1 | Нормы шумности | 45 | 85 | 19 | 0.49 |
| 6 1209 Ш | Нормы шумности | 45 | 85 | 19 | 0.49 |
| 8 1209 | 45 | 85 | 19 | 0.49 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 1209
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-23 | 1209 | 45 | 85 | 19 | ГОСТ |
| ГПЗ-24 | 1209 | 45 | 85 | 19 | ГОСТ |
| ГПЗ-8 | 1209 | 45 | 85 | 19 | ГОСТ |
| hb2 | 1209 | 45 | 85 | 19 | ГОСТ |
| KG | 1209 | 45 | 85 | 19 | ГОСТ |
| ГОСТ | 1209 | 45 | 85 | 19 | ГОСТ |
| FBJ | 1209 | 45 | 85 | 19 | ISO |
| CX | 1209 | 45 | 85 | 19 | ISO |
| KOYO | 1209 | 45 | 85 | 19 | ISO |
| NSK | 1209 | 45 | 85 | 19 | ISO |
| NACHI | 1209 | 45 | 85 | 19 | ISO |
| AST | 1209 | 45 | 85 | 19 | ISO |
| SIGMA | 1209 | 45 | 85 | 19 | ISO |
| SNR | 1209 | 45 | 85 | 19 | ISO |
| NKE | 1209 | 45 | 85 | 19 | ISO |
| CRAFT | 1209 | 45 | 85 | 19 | ISO |
| ISO | 1209 | 45 | 85 | 19 | ISO |
| ROLEK | 1209 | 45 | 85 | 19 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица применяемости подшипника 1209
Трактор ДТ-20 Вал отбора мощности Трактор Т-25 Вал отбора мощности Трактор Т-25А Вал отбора мощности Трактор Т-75 Передача карданная
Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.
Таблица взаимозаменяемостей подшипника 1209
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 11208 | 45 | 85 | 19 | |||
| 111209 | 45 | 85 | 19 | |||
| 111209 Е | 45 | 85 | 19 | Сепаратор из текстолита | ||
| 1209 Е | 45 | 85 | 19 | Сепаратор из текстолита | ||
| 1209 У | 45 | 85 | 19 | Специальные тех. требования | ||
| 2В0-1209 | 45 | 85 | 19 | |||
| 2ВО-1209 | 45 | 85 | 19 | |||
| 6-1209 | 45 | 85 | 19 | |||
| ВО-1209 | 45 | 85 | 19 | |||
| 1209 К | 45 | 85 | 19 | Проточка на внешнем кольце для смазки | ||
| 6 111209 Ш1 | 45 | 85 | 19 | |||
| 6 111209 Ш | 45 | 85 | 19 | |||
| 6 1209 Ш1 | 45 | 85 | 19 | |||
| 6 1209 Ш | 45 | 85 | 19 | |||
| 8 1209 | 45 | 85 | 19 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 1209
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-23
ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 1209;
- Тип - сферический;
Габаритные и посадочные размеры:
- Внутренний диаметр - 45 мм;
- Внешний диаметр - 85 мм;
- Ширина (высота) (B) - 19;
- Масса - 0.465 кг;
- Радиус наружней фаски - 2;
- d (мм) Внутренний диаметр - 45;
- D (мм) Наружный диаметр - 85;
- В (мм) Ширина - 19;
- m (кг) Масса - 0.488;
Прочие характеристики:
- Номер по ГОСТ - 1209;
- Размеры. мм - 45x85x19;
- Импортный аналог - 1209;
- ГОСТ - ГОСТ 520, ту 003;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 9.525;
- N шариков Количество шариков - 32;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 21.6;
- Co (kN) Грузоподъемность статическая - 7.5;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;
Производитель ГОСТ
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
Производитель ГПЗ-8
ГПЗ-8 — ОАО "Харьковский подшипниковый завод"
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Тип - сферический;
- Обозначение - 1209;
Прочие характеристики:
- Номер по ГОСТ - 1209;
- Размеры. мм - 45x85x19;
- Импортный аналог - 1209;
- ГОСТ - ГОСТ 520, ету внипп.100/3;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 9.525;
- N шариков Количество шариков - 32;
Габаритные и посадочные размеры:
- Внутренний диаметр - 45 мм;
- Внешний диаметр - 85 мм;
- Ширина (высота) (B) - 19;
- Радиус наружней фаски - 2;
- Масса - 0.465 кг;
- d (мм) Внутренний диаметр - 45;
- D (мм) Наружный диаметр - 85;
- В (мм) Ширина - 19;
- m (кг) Масса - 0.488;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 21.6;
- Co (kN) Грузоподъемность статическая - 7.5;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;
Производитель ГПЗ-24
ГПЗ-24 — ООО "Пензенский подшипниковый завод"
Классификация:
- Обозначение - 1209;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 9.525;
- N шариков Количество шариков - 32;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 45;
- D (мм) Наружный диаметр - 85;
- В (мм) Ширина - 19;
- m (кг) Масса - 0.488;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 21.6;
- Co (kN) Грузоподъемность статическая - 7.5;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;
Производитель KG
Классификация:
- Обозначение - 1209;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 45;
- D (мм) Наружный диаметр - 85;
- В (мм) Ширина - 19;
- m (кг) Масса - 0.488;
Прочие характеристики:
- d шарика (мм) Диаметр шарика - 9.525;
- N шариков Количество шариков - 32;
- Материал Марка стали - шх-15;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 21.6;
- Co (kN) Грузоподъемность статическая - 7.5;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;
Производитель hb2
Классификация:
- Обозначение - 1209;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 9.525;
- N шариков Количество шариков - 32;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 45;
- D (мм) Наружный диаметр - 85;
- В (мм) Ширина - 19;
- m (кг) Масса - 0.488;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 21.6;
- Co (kN) Грузоподъемность статическая - 7.5;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;
