Шариковый подшипник 5-34 ЮТ

Подшипник 5-34 ЮТ — это отечественный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 34, размер 4*16*5 мм.

Стандарт: ГОСТ
Бренды: ГПЗ-31, ГПЗ-35
Внутренний диаметр: 4 мм
Наружный диаметр: 16 мм
Ширина: 5 мм
Масса: 0.01 кг

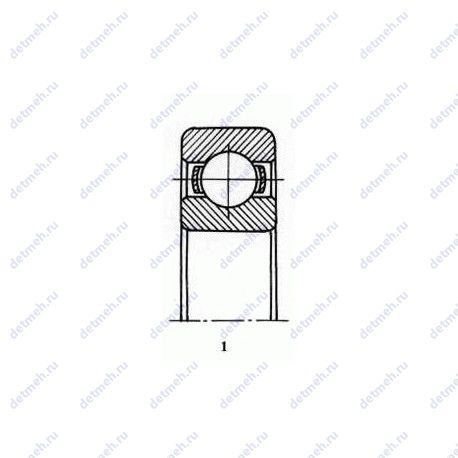

Подшипник 5-34 ЮТ чертеж — Чертеж подшипника 5-34 ЮТ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Т — Температура отпуска: 200°, Рабочая температура: 160° Суффикс Ю — Все детали или часть деталей из нержавеющей стали.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 5-34 ЮТ

Производитель ГПЗ-35

ГПЗ-35 — российский производитель подшипников, специализирующийся на выпуске радиальных шариковых однорядных подшипников. Продукция компании применяется в различных отраслях промышленности, включая машиностроение, автомобильную и электротехническую сферы. Подшипники ГПЗ-35 известны своей точностью изготовления и надежностью в эксплуатации.

Габаритные и посадочные размеры:

D (мм) Наружный диаметр - 16;
d (мм) Внутренний диаметр - 4;
В (мм) Ширина - 5;
m (кг) Масса - 0.0053;

Классификация:

Обозначение - 5 34 ют;

Прочие характеристики:

ГОСТ - ту 3900-а;
d шарика (мм) Диаметр шарика - 3.175;
N шариков Количество шариков - 6;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 1.45;
Co (kN) Грузоподъемность статическая - 0.74;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 43000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 36000;

Производитель ГПЗ-31

АО "Завод приборных подшипников"

Прочие характеристики:

d шарика (мм) Диаметр шарика - 3.175;
N шариков Количество шариков - 6;
Номер по ГОСТ - 5-34 ют;
Количество дорожек качения - 1;
Уплотнение - нет;
ГОСТ - ГОСТ 520;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 1.45;
Co (kN) Грузоподъемность статическая - 0.74;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 36000;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 43000;

Габаритные и посадочные размеры:

m (кг) Масса - 0.0053;
Ширина наружной обоймы (C) - 5 мм.;
Внутренний диаметр - 4 мм;
Внешний диаметр - 16 мм;
Ширина (высота) (B) - 5 мм.;
Масса - 0.005 кг;
d (мм) Внутренний диаметр - 4;
D (мм) Наружный диаметр - 16;
В (мм) Ширина - 5;

Классификация:

Тела качения - шарики;
Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - 5 34 ют;

В таблице приведены основные размеры подшипника 5-34 ЮТ, технические характеристики и номинальные значения.

Аналоги подшипника 5-34 ЮТ

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-31	5 34 ЮТ	4	16	5	ГОСТ
ГПЗ-35	5 34 ЮТ	4	16	5	ГОСТ

Аналог подшипника 5-34 ЮТ — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
60034	4	16	5	При условии демонтажа одной защитной шайбы
80034	4	16	5	При условии демонтажа 2-х защитных шайб
160034	4	16	5	При условии демонтажа одной защитной шайбы
170034	4	16	5
180034	4	16	5	При условии демонтажа 2-х защитных шайб
840034	4	16	5
860034	4	16	5	При условии демонтажа одной защитной шайбы
880034	4	16	5	При условии демонтажа 2-х защитных шайб
6 60064 Т2	4	16	5	При условии демонтажа одной защитной шайбы		Для повышенных температур
6 80034	4	16	5	При условии демонтажа 2-х защитных шайб
6-80034 С2	4	16	5	При условии демонтажа 2-х защитных шайб
6 80034 С17	4	16	5	При условии демонтажа 2-х защитных шайб
6 80034 ЮТС17	4	16	5	При условии демонтажа 2-х защитных шайб	Все детали или часть деталей из нержавеющей стали	Для повышенных температур
