Роликовый подшипник 5-3182124

Подшипник 5-3182124 — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием внутреннего кольца, с бортами на внутреннем кольце, обозначение основновного исполнения 3182124, размер 120*180*46 мм.
Импортный аналог - NN3024KSP.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 46 мм
Масса: 3.89 кг

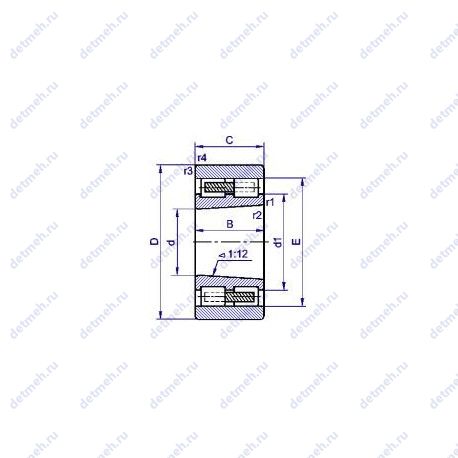

Подшипник 5-3182124 чертеж — Чертеж подшипника 5-3182124

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 5-3182124

Производитель ГПЗ-1

ОАО "Московский подшипник"

Прочие характеристики:

ГОСТ - ГОСТ 520;
N роликов Количество роликов - 52;
dxl (мм) Размеры ролика - 15х15;
Размеры. мм - 120x180x46;
Номер по ГОСТ - 5-3182124;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 4500;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 5000;
Co (kN) Грузоподъемность статическая - 383;
C (kN) Грузоподъемность динамическая - 244;

Габаритные и посадочные размеры:

m (кг) Масса - 3.8900;
В (мм) Ширина - 46;
D (мм) Наружный диаметр - 180;
d (мм) Внутренний диаметр - 120;
Ширина - 46 мм;
Масса - 3.9 кг;
Внешний диаметр - 180 мм;
Внутренний диаметр - 120 мм;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - 5 3182124;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 5-3182124, технические характеристики и номинальные значения.

Таблица модификаций подшипника 5-3182124

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3182124	Основное исполнение.	120	180	46	3.89
2 3182124	Роликовый радиальный подшипник, двухрядный, с коническим отверстием внутреннего кольца, с бортами на внутреннем кольце.	120	180	46	3.89
6 3182124	Роликовый радиальный подшипник, двухрядный, с коническим отверстием внутреннего кольца, с бортами на внутреннем кольце.	120	180	46	3.89
3182124 Л	Сепаратор из латуни..	120	180	46	3.9
3182124 К	Штампованный сепаратор из черных металлов..	120	180	46	3.89
4 3182124	Роликовый радиальный подшипник, двухрядный, с коническим отверстием внутреннего кольца, с бортами на внутреннем кольце.	120	180	46	3.89
3182124 КЕ	Сепаратор из текстолита.. Штампованный сепаратор из черных металлов..	120	180	46	3.83
3182124 КЛ	Сепаратор из латуни.. Штампованный сепаратор из черных металлов..	120	180	46	4.1
6 3182124 К	Штампованный сепаратор из черных металлов..	120	180	46	3.89
5-3182124 Л	Сепаратор из латуни..	120	180	46	3.9
5 3182124 К	Штампованный сепаратор из черных металлов..	120	180	46	3.89
4 3182124 Р	Детали из теплоустойчивой (быстрорежущие) стали..	120	180	46	3.89
4 3182124 Л	Сепаратор из латуни..	120	180	46	3.89
6-3182124 Л	Сепаратор из латуни..	120	180	46	3.9
4 3182124 К	Штампованный сепаратор из черных металлов..	120	180	46	3.89
2 3182124 К	Штампованный сепаратор из черных металлов..	120	180	46	3.89
4 3182124 К1	Штампованный сепаратор из черных металлов..	120	180	46	3.89
4 3182124 КЕ	Сепаратор из текстолита.. Штампованный сепаратор из черных металлов..	120	180	46	3.89
6 3182124 КЕШ1	Нормы шумности. Сепаратор из текстолита.. Штампованный сепаратор из черных металлов..	120	180	46	3.89

Модификации подшипника 5-3182124 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
3003124	120	180	46
3053124	120	180	46
3113124	120	180	46
3153124	120	180	46
3282124	120	180	46
20 3003124	120	180	46
30 3003124	120	180	46
30 3003124 Н	120	180	46
3003124 Е	120	180	46	Сепаратор из текстолита
3003124 Л	120	180	46	Сепаратор из латуни
3003124 Н	120	180	46
3113124 Н	120	180	46
