Подшипник 5-1007 У5 ГОСТ

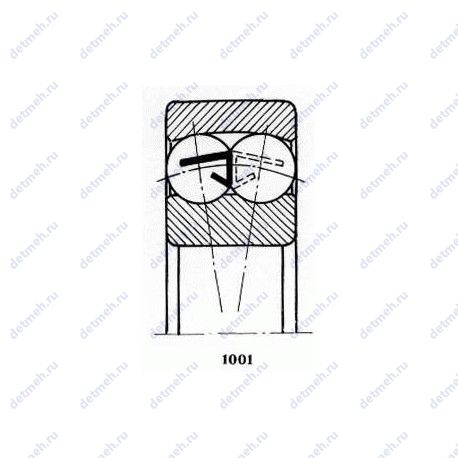

Модификация 5-1007 У5 — это отечественный шариковый радиальный подшипник, двухрядный, сферический, с цилиндрическим отверстием, комплектный, с сепаратором, основное конструктивное исполнение - 1007.
Импортный аналог - 127P5.
Размер подшипника: 7*22*7 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 5-1007 У5
Суффикс У5 — Дополнительные технические требования
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 5-1007 У5
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1007 | Основное исполнение. | 7 | 22 | 7 | 0.01 |
| 1007 КЕ | Сепаратор из текстолита. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита | 7 | 22 | 7 | 0.01 |
| 1007 У2 | Дополнительные технические требования | 7 | 22 | 7 | 0.015 |
| 1007 У6 | Дополнительные технические требования | 7 | 22 | 7 | 0.01 |
| 5 1007 | 7 | 22 | 7 | 0.01 | |
| 5 1007 Е | Сепаратор из текстолита. | 7 | 22 | 7 | 0.01 |
| 5 1007 У4 | Дополнительные технические требования | 7 | 22 | 7 | 0.014 |
| 6 1007 | 7 | 22 | 7 | 0.01 | |
| 8 1007 КЕ | Сепаратор из текстолита. | 7 | 22 | 7 | 0.01 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 5-1007 У5
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-29 | 5-1007 У5 | 7 | 22 | 7 | ГОСТ |
| ГПЗ-5 | 5-1007 У5 | 7 | 22 | 7 | ГОСТ |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 5-1007 У5
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1007 | 7 | 22 | 7 | |||
| 1007 КЕ | 7 | 22 | 7 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 1007 У2 | 7 | 22 | 7 | Специальные тех. требования | ||
| 1007 У6 | 7 | 22 | 7 | Специальные тех. требования | ||
| 5 1007 | 7 | 22 | 7 | |||
| 5 1007 Е | 7 | 22 | 7 | Сепаратор из текстолита | ||
| 5 1007 У4 | 7 | 22 | 7 | Специальные тех. требования | ||
| 6 1007 | 7 | 22 | 7 | |||
| 8 1007 КЕ | 7 | 22 | 7 | Проточка на внешнем кольце для смазки Сепаратор из текстолита |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 5-1007 У5
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-5
ГПЗ-5 — ОАО "Ролтом", Россия, Томск
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Номер по ГОСТ - 5-1007 у5;
- Количество дорожек качения - 2;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 7 мм;
- Внешний диаметр - 22 мм;
- Ширина (высота) (B) - 7 мм.;
- Масса - 0.014 кг;
- Ширина наружной обоймы (C) - 7 мм.;
Производитель ГПЗ-29
ГПЗ-29 — ООО "Завод приборных подшипников"
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Номер по ГОСТ - 5-1007 у5;
- Количество дорожек качения - 2;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 7 мм;
- Внешний диаметр - 22 мм;
- Ширина (высота) (B) - 7 мм.;
- Ширина наружной обоймы (C) - 7 мм.;
- Масса - 0.014 кг;
