Шариковый подшипник 466330Г

Подшипник 466330Г — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу разноименными торцами, угол контакта 36º, обозначение основновного исполнения 466330, размер 150*320*65 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 150 мм
Наружный диаметр: 320 мм
Ширина: 65 мм
Масса: 59.6 кг

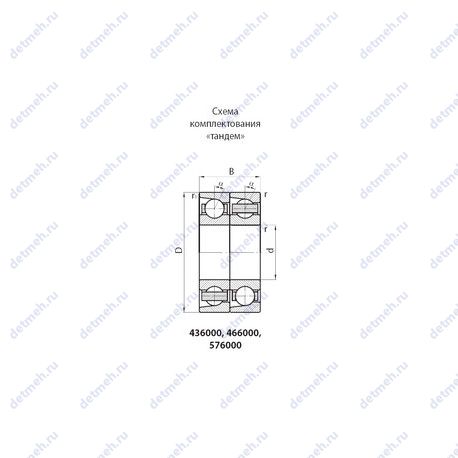

Подшипник 466330Г чертеж — Чертеж подшипника 466330Г

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Г — Сепаратор из черных металлов.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 466330Г

Производитель ЕРК

Пропускная способность:

Грузоподъемность статическая - 614 кн;
Частота вращения предельная при жидкой смазке - 1700 об/мин;
Частота вращения предельная при пластичной смазке - 1300 об/мин;
Грузоподъемность динамическая - 510 кн;

Прочие характеристики:

Размер (2B) - 130 мм.;
Размер (l1 min.) - 1.5 мм.;
Номер по ГОСТ - 466330г;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Угол наклона (α) - 36 градусы;
Ширина (высота) (B) - 65 мм.;
Радиус наружней фаски - 4.0 мм.;
Масса - 59.600 кг;
Ширина наружной обоймы (C) - 65 мм.;
Внешний диаметр - 320 мм., 320;
Внутренний диаметр - 150 мм., 150;

Классификация:

Основной тип - шариковый радиально-упорный;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 466330Г, технические характеристики и номинальные значения.

Таблица модификаций подшипника 466330Г

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
466330	Основное исполнение.	150	320	130	48.8
466330Л	Сепаратор из латуни..	150	320	65	53.2
6 466330 Л	Сепаратор из латуни..	150	320	130	55.20

Модификации подшипника 466330Г - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
346330Л	150	320	65		Сепаратор из латуни
346330ЛУ12	150	320	65		Сепаратор из латуни	Специальные тех. требования
