Подшипник 46017К ГОСТ

Модификация 46017К — это отечественный шариковый радиально-упорный подшипник, однорядный, с углом контакта 26º, основное конструктивное исполнение - 46017.
Размер подшипника: 7*19*6 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГОСТ
  3. Внутренний диаметрВнутренний диаметр: 7 мм
  4. Наружный диаметрНаружный диаметр: 19 мм
  5. ШиринаШирина: 6 мм
  6. МассаМасса: 0.012 кг

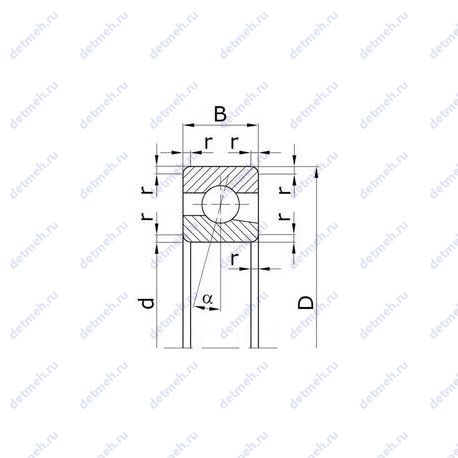

Подшипник 46017К чертеж
Чертеж подшипника 46017К

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 46017К

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 46017К

НомерТехнические требованияd,ммD,ммB,ммm,кг
46017Основное исполнение.71960.012
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 46017К

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
60177196
360177196
460177196
2 76017 Е17196Сепаратор из текстолита
2 76017 Е1У7196Сепаратор из текстолита
Специальные тех. требования
36017К7196Проточка на внешнем кольце для смазки
36017К67196Проточка на внешнем кольце для смазки
36017К77196Проточка на внешнем кольце для смазки
4 6017 Е7196Сепаратор из текстолита
5 60177196
5 6017 К7196Проточка на внешнем кольце для смазки
5 6017 У7196Специальные тех. требования
6-60177196
6017 Е7196Сепаратор из текстолита
6017 Л7196Сепаратор из латуни
6017К7196Проточка на внешнем кольце для смазки
760177196
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 46017К

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГОСТ

Классификация:

  • Основной тип - шариковый радиально-упорный;
  • Тела качения - шарики;
  • Нагрузка - радиальная и осевая;

Прочие характеристики:

  • Номер по - 46017к;
  • Размеры. мм - 7x19x6;
  • alf. град - 26;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 7 мм;
  • Внешний диаметр - 19 мм;
  • Ширина (высота) (B) - 6;
  • Радиус наружней фаски - 0.5;
  • Масса - 0.012 кг;
×
