Шариковый подшипник 38317

Подшипник 38317 — это отечественный шариковый упорный подшипник, двойной, является основным конструктивным исполнением, размер 70*150*19 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 70 мм
Наружный диаметр: 150 мм
Ширина: 19 мм
Масса: 6.43 кг

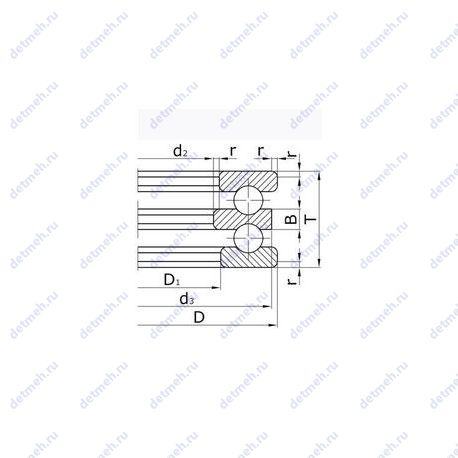

Подшипник 38317 чертеж — Чертеж подшипника 38317

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 38317

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый упорный;
Тела качения - шарики;
Нагрузка - осевая;

Прочие характеристики:

Номер по - 38317;
Размеры. мм - 70x150x19;
(d) диаметр отверстия тугого кольца. мм - 70;
(D1) диаметр отверстия свободного кольца. мм - 85.2;

Габаритные и посадочные размеры:

Радиус наружней фаски - 2.5;
Масса - 6.43 кг;
(D) наружный диаметр свободного кольца. мм - 150;
(T) высота подшипника. мм - 87;
(B) высота тугого кольца. мм - 19;
(d3) наружный диаметр тугого кольца двойного подшипника. мм - 150;

В таблице приведены основные размеры подшипника 38317, технические характеристики и номинальные значения.

Таблица модификаций подшипника 38317

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
38317Н	Детали из теплостойкой стали.	70	150	19	6.43

Модификации подшипника 38317 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
