Подшипник 42240М1 ГОСТ
Модификация 42240М1 — это отечественный роликовый радиальный подшипник, однорядный, с бортами на наружном кольце и однобортовым внутренним кольцом, основное конструктивное исполнение - 42240.
Размер подшипника: 200*360*58 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 200 мм
Наружный диаметр: 360 мм
Ширина: 58 мм
Масса: 27.7 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 42240М1
Суффикс М — Модифицированный контакт.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 42240М1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 42240 | Основное исполнение. | 200 | 360 | 58 | 27.5 |
| 42240 М | Модифицированный контакт. | 200 | 360 | 58 | 28.10 |
| 8 42240 М | Модифицированный контакт. | 200 | 360 | 58 | 28.10 |
| 6 42240 МШ1 | Нормы шумности Модифицированный контакт. | 200 | 360 | 58 | 28.10 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 42240М1
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2240 | 200 | 360 | 58 | |||
| 32240 | 200 | 360 | 58 | |||
| 42240 | 200 | 360 | 58 | |||
| 30 2240 ЛМ | 200 | 360 | 58 | Сепаратор из латуни | ||
| 32240 К1М | 200 | 360 | 58 | Проточка на внешнем кольце для смазки | ||
| 42240 М | 200 | 360 | 58 | |||
| 62240М | 200 | 360 | 58 | |||
| 8 42240 М | 200 | 360 | 58 | |||
| 92240 К1М | 200 | 360 | 58 | Проточка на внешнем кольце для смазки | ||
| 80 62240 М | 200 | 360 | 58 | |||
| 6 42240 МШ1 | 200 | 360 | 58 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

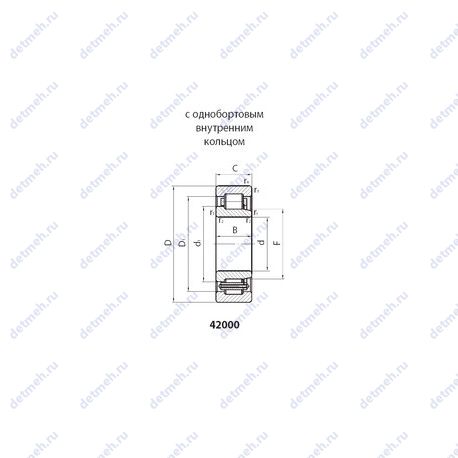

Таблица размеров и характеристик подшипника 42240М1
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
Габаритные и посадочные размеры:
- Внутренний диаметр - 200, 200 мм.;
- Внешний диаметр - 360, 360 мм.;
- Ширина наружной обоймы (C) - 58 мм.;
- Масса - 27.700 кг;
- Ширина (высота) (B) - 58 мм.;
- Внутренний диаметр (F) - 244 мм.;
Прочие характеристики:
- Размер (d1) - 258.0 мм.;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 42240м1;
- Размер (r1 min.) - 4.0 мм.;
- Размер (D1) - 300 мм.;
- Размер (r2 min.) - 4.0 мм.;
- Размер (r3 min.) - 4.0 мм.;
- Размер (r4 min.) - 4.0 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 765 кн;
- Грузоподъемность статическая - 1060 кн;
- Частота вращения предельная при пластичной смазке - 1500 об/мин;
- Частота вращения предельная при жидкой смазке - 1800 об/мин;
