Подшипник 42209 КМ ГОСТ

Модификация 42209 КМ — это отечественный роликовый радиальный подшипник, однорядный, с бортами на наружном кольце и однобортовым внутренним кольцом, основное конструктивное исполнение - 42209.
Импортный аналог - NJ209ECJ.
Размер подшипника: 45*85*19 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: CRAFT,АПП,ГПЗ-10 Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 45 мм
  4. Наружный диаметрНаружный диаметр: 85 мм
  5. ШиринаШирина: 19 мм
  6. МассаМасса: 0.43 кг

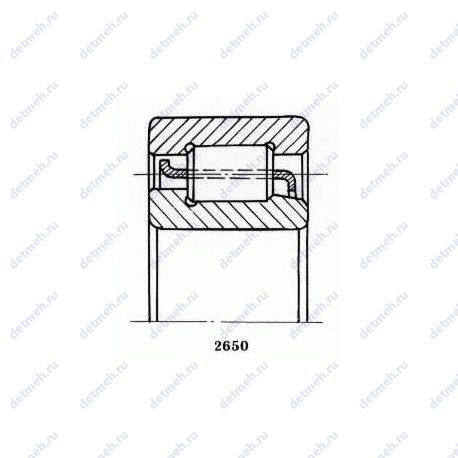

Подшипник 42209 КМ чертеж
Чертеж подшипника 42209 КМ

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 42209 КМ

Суффикс М — Модифицированный контакт. Суффикс К — Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 42209 КМ

НомерТехнические требованияd,ммD,ммB,ммm,кг
42209Основное исполнение.4585190.434
26 42209 Л2Т1Температура отпуска: 225°, рабочая температура: 180°
Сепаратор из латуни.
4585190.5041
42209 ЕСепаратор из текстолита.
4585190.43
42209 ЕМСепаратор из текстолита.
Модифицированный контакт.
4585190.43
42209 К1ММодифицированный контакт.
Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки
4585190.43
42209 ЛСепаратор из латуни.
4585190.43
42209 Л2Сепаратор из латуни.
4585190.5
42209 Л3Сепаратор из латуни.
4585190.43
6 42209 ЕМСепаратор из текстолита.
Модифицированный контакт.
4585190.43
6 42209 К1ММодифицированный контакт.
4585190.43
6 42209 Л2Т1Температура отпуска: 225°, рабочая температура: 180°
Сепаратор из латуни.
4585190.43
6 42209 Л3Сепаратор из латуни.
4585190.43
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 42209 КМ

БрендНомерd,ммD,ммB,ммСтандарт
АПП42209 КМ458519ГОСТ
ГПЗ-1042209 КМ458519ГОСТ
CRAFT42209 КМ458519ГОСТ
SKFNJ 209 ECJ458519ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 42209 КМ

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
2209458519
12209458519
42209458519
102209458519
05-32209 Р2458519Детали из теплостойких сплавов стали
102209 К458519Проточка на внешнем кольце для смазки
2209 К2458519Проточка на внешнем кольце для смазки
2209 КМ458519Проточка на внешнем кольце для смазки
2209 Л458519Сепаратор из латуни
2209 Л2458519Сепаратор из латуни
26-32209 Ю1458519Все детали или часть деталей из нержавеющей стали
26 42209 Л2Т1458519Сепаратор из латуни
Для повышенных температур
32209 ЕМ458519Сепаратор из текстолита
32209 КМ458519Проточка на внешнем кольце для смазки
32209 Л2458519Сепаратор из латуни
42209 Е458519Сепаратор из текстолита
42209 ЕМ458519Сепаратор из текстолита
42209 К1М458519Проточка на внешнем кольце для смазки
42209 Л458519Сепаратор из латуни
42209 Л2458519Сепаратор из латуни
42209 Л3458519Сепаратор из латуни
5-32209 Р3458519Детали из теплостойких сплавов стали
55 2209 Р458519Детали из теплостойких сплавов стали
56 32209 Л2458519Сепаратор из латуни
6 32209 Л2Т1458519Сепаратор из латуни
Для повышенных температур
6-32209 Л3Т1У458519Сепаратор из латуни
Для повышенных температур
Специальные тех. требования
6 32209 Л3УТ1458519Сепаратор из латуни
Для повышенных температур
Специальные тех. требования
6-32209 ЛТ1458519Сепаратор из латуни
Для повышенных температур
6 322209 ЕУ458519Сепаратор из текстолита
Специальные тех. требования
6 42209 ЕМ458519Сепаратор из текстолита
6 42209 К1М458519Проточка на внешнем кольце для смазки
6 42209 Л2Т1458519Сепаратор из латуни
Для повышенных температур
6 42209 Л3458519Сепаратор из латуни
60 102209 К458519Проточка на внешнем кольце для смазки
6 102209 К458519Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 42209 КМ

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель CRAFT

CRAFT — Компания  Craft   Bearing   Company ,  Inc ., расположенная в Литве,  производит и поставляет широкий ассортимент промышленных и автомобильных подшипников по всему миру и обладает всеми качествами хорошего поставщика. Они работают в соответствии с международными стандартами (ISO 9001, PPAP, AQL и т.д.). Лаборатория контроля качества подшипников CRAFT проводит все необходимые испытания, чтобы гарантировать высокое качество всей продукции, для избегания каких-либо проблем из-за заводских дефектов.

Классификация:

  • Обозначение - 42209 км;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 85;
  • В (мм) Ширина - 19;
  • m (кг) Масса - 0.4300;

Прочие характеристики:

  • Материал Марка стали - шх-15;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 44;
  • Co (kN) Грузоподъемность статическая - 46;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;

Производитель АПП

АПП — Компания SIA "APP GRUPP" входит в состав недавно созданного в Риге завода «Baltic Bearing Company». Производственная база и современное высокоточное оборудование позволяют компании производить подшипники 6-го (и более) класса точности. Соответствует стандартам качества: ISO 9001:2015, ISO 14001:2015, ISO 50001:2012 и IATF 16949:2016.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Номер по ГОСТ - 42209 км;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 85 мм;
  • Ширина (высота) (B) - 19 мм.;
  • Ширина наружной обоймы (C) - 19 мм.;
  • Масса - 0.43 кг;

Производитель ГПЗ-10

ГПЗ-10 — ОАО "Десятый подшипниковый завод"

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Номер по ГОСТ - 42209 км;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 85 мм;
  • Ширина (высота) (B) - 19 мм.;
  • Масса - 0.43 кг;
  • Ширина наружной обоймы (C) - 19 мм.;
×
