Подшипники импортные роликовые игольчатые
Игольчатые роликоподшипники механически обработанного типа представляют собой высокоточные подшипники, которые состоят из обработанного наружного кольца с набором игольчатых роликов, удерживаемых и направляемых сепаратором. Подшипники отличаются меньшим поперечным сечением, большей грузоподъемностью, большей жесткостью. Поэтому они полезны для уменьшения и облегчения машин.

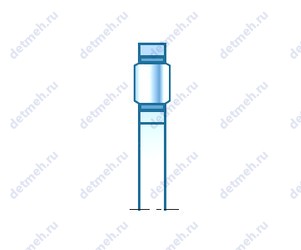

| Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|---|
 | 712047810 | Роликовый игольчатый | 21.8 | 32 | 25.8 | 0 |
 | BXRE209 | Роликовый игольчатый | 45 | 85 | 19 | 0.417 |
 | LM739035-1 | Роликовый игольчатый | 65 | 90 | 35 | 0.67 |
 | AKJ60X78.5X2.5 | Роликовый игольчатый | 60 | 78.5 | 0 | 0.03 |
 | ARXJ50.6X72X4.8 | Роликовый игольчатый | 50.6 | 72 | 4.8 | 0.06 |
 | K140X150X33.7 | Роликовый игольчатый | 140 | 150 | 0 | 0.77 |
 | K35x41x40ZW | Роликовый игольчатый | 35 | 41 | 0 | 0.055 |
 | K64X71X36.8 | Роликовый игольчатый | 64 | 71 | 0 | 0.14 |
 | KMJ13.8X18.8X16.3 | Роликовый игольчатый | 13.85 | 18.85 | 0 | 0.03 |
 | KV30X40X37.8 | Роликовый игольчатый | 30 | 40 | 0 | 0.29 |
 | KV42X47X23.3 | Роликовый игольчатый | 42 | 47 | 0 | 0.12 |
 | KV61X66X31.8ZW | Роликовый игольчатый | 61 | 66 | 0 | 0.07 |
 | PK63X77X35.8 | Роликовый игольчатый | 63 | 77 | 0 | 0.27 |
 | HK101614 | Роликовый радиальный | 10 | 16 | 14 | 0.0091 |
 | K 894 56 M | Роликовый упорный | 280 | 520 | 48 | 30.8 |
 | KT 152115 | Роликовый игольчатый | 15 | 21 | 0 | 0.0119 |
 | 26WR3124-2 | Роликовый игольчатый | 26 | 31 | 24 | 0.03 |
 | FNTK-1228 | Роликовый игольчатый | 12 | 28 | 2.85 | 0.007 |
 | K9X13X12.5SE | Роликовый игольчатый | 9 | 13 | 0 | 0.005 |
 | R15/20 | Роликовый игольчатый | 15 | 19 | 20 | 0.012 |
 | RF354028 | Роликовый игольчатый | 35 | 40 | 28 | 0.027 |
 | FBN-424717 | Роликовый игольчатый | 42 | 47 | 0 | 0.024 |
 | ARX10X35X42 | Роликовый игольчатый | 10 | 35 | 42 | 0.23 |
 | HMK1919L | Роликовый игольчатый | 19 | 27 | 19 | 0.027 |
 | K24x28x10S | Роликовый игольчатый | 24 | 28 | 0 | 0.0081 |
 | K78X85X38.2 | Роликовый игольчатый | 78 | 85 | 0 | 0.52 |
 | KMJ25.1X30.1X13.8 | Роликовый игольчатый | 25.1 | 30.1 | 0 | 0.04 |
 | PK60.3X69.8X38.1 | Роликовый игольчатый | 60.325 | 69.85 | 0 | 0.17 |
 | RNA0-80X95X30 | Роликовый игольчатый | 80 | 95 | 30 | 0.82 |
| | NB-109R | Роликовый игольчатый | 17 | 23.8 | 31.5 | 0 |
| | GBRI 243820 | Роликовый игольчатый | 38.1 | 60.325 | 32 | 0.375 |
| | GTR 628138 | Роликовый игольчатый | 62 | 81 | 38 | 0.52 |
| | KT 324519 | Роликовый игольчатый | 32 | 45 | 0 | 0.0635 |
 | AR 18 85 150 | Роликовый игольчатый | 85 | 150 | 18 | 1.256 |
 | RNAO12X19X10 | Роликовый игольчатый | 12 | 19 | 10 | 0.012 |
 | ARZ 10 20 35.4 | Роликовый игольчатый | 20 | 35.4 | 10 | 0.038 |
Этот тип подшипника также доступен в герметичной конструкции для защиты от посторонних предметов и удержания смазочных материалов. Материал уплотнения может выдерживать широкий диапазон рабочих температур, что делает этот тип пригодным для использования в суровых условиях.
Все игольчатые роликовые подшипники требуют определенного типа смазки для отвода тепла и уменьшения трения. Величина трения зависит от переносимой нагрузки, типа и размера игольчатого роликоподшипника, скорости вращения подшипника и характеристик используемой смазки. Игольчатые роликоподшипники, особенно с наружными кольцами из высокопрочной стали, также могут гасить удары и вибрации.
Игольчатые роликоподшипники со штампованным наружным кольцом
- Серия HK – игольчатые роликоподшипники с открытым концом, штампованным наружным кольцом
- Серия BK – игольчатые роликоподшипники с закрытым концом и штампованным наружным кольцом
Игольчатый ролик и сепаратор в сборе
- Серия K – игольчатые ролики и сепараторы в сборе
Механически обработанные игольчатые подшипники
- Серия NA 4800 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 4900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 6900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 2RS – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, резиновыми манжетными уплотнениями 2RS
- Серия NKI – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, легкая серия
- Серия NKIA – одинарные игольчатые роликовые/радиально-упорные шарикоподшипники
- Серия NKIB – двунаправленный игольчатый роликовый/радиально-упорный шарикоподшипник
Механически обработанные игольчатые роликоподшипники без внутреннего кольца
- Серия RNA – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами
- Серия RNA 2RS – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами, резиновые манжетные уплотнения 2RS
Внутренние кольца
- Серия IR – внутренние кольца дополняют игольчатые роликовые подшипники и подходят в качестве рабочей поверхности для уплотнений вала, для которых требуется закаленная и отшлифованная поверхность.
Упорные игольчатые роликоподшипники
- Серия AXK – осевые игольчатые ролики и сепараторы, однонаправленные
- Серия AXW – упорные игольчатые роликоподшипники, одинарные, с упорной шайбой
- Серия AS – шайбы упорных подшипников, подходят для серий AXK и K811.
