Подшипники импортные роликовые игольчатые
Игольчатые роликоподшипники механически обработанного типа представляют собой высокоточные подшипники, которые состоят из обработанного наружного кольца с набором игольчатых роликов, удерживаемых и направляемых сепаратором. Подшипники отличаются меньшим поперечным сечением, большей грузоподъемностью, большей жесткостью. Поэтому они полезны для уменьшения и облегчения машин.

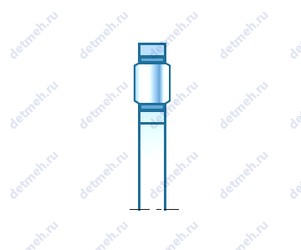

| Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|---|
 | ARX38X80X28.5 | Роликовый игольчатый | 38 | 80 | 28.5 | 0.85 |
 | ARXJ35X62X16.5 | Роликовый игольчатый | 35 | 62 | 16.5 | 0.07 |
 | KJ32X37X27 | Роликовый игольчатый | 32 | 37 | 0 | 0.1 |
 | PK27X35X15.8 | Роликовый игольчатый | 27 | 35 | 0 | 0.06 |
 | K38X50X40FCH1 | Роликовый игольчатый | 38 | 50 | 0 | 0.17 |
 | F-85567 | Роликовый игольчатый | 35 | 40 | 32 | 0.052 |
 | NA2120 | Роликовый игольчатый | 120 | 160 | 34 | 1.265 |
 | NKJS40 | Роликовый игольчатый | 40 | 65 | 22 | 0.292 |
 | RP202619A | Роликовый игольчатый | 20 | 26 | 18.8 | 0.017 |
| | K 95x103x40 - ZW NBS | Роликовый игольчатый | 95 | 103 | 0 | 0.26 |
 | ARXJ38.5X53.5X3 | Роликовый игольчатый | 38.5 | 53.5 | 3 | 0.04 |
 | HKS32X39X34 | Роликовый игольчатый | 32 | 39 | 34 | 0.21 |
 | KBK16x20x17 | Роликовый игольчатый | 16 | 20 | 0 | 0.03 |
 | KMJ85x92x20 | Роликовый игольчатый | 85 | 92 | 0 | 0.083 |
 | BK172512 | Роликовый радиальный | 17 | 25 | 12 | 0.0168 |
 | HK091514 | Роликовый радиальный | 9 | 15 | 14 | 0.0084 |
 | NK 90/25 | Роликовый игольчатый | 90 | 110 | 25 | 0.45 |
 | PNA 15/32 | Роликовый игольчатый | 15 | 32 | 16 | 0.062 |
| | GBRI 325228 | Роликовый игольчатый | 50.8 | 82.55 | 44.7 | 1.03 |
 | F-59242 | Роликовый игольчатый | 30 | 41 | 21 | 0.064 |
 | AX 6 55 78 | Роликовый игольчатый | 55 | 78 | 6 | 0.089 |
 | K25X30X24H | Роликовый игольчатый | 25 | 30 | 0 | 0.024 |
 | FWF-253113 | Роликовый игольчатый | 25 | 31 | 0 | 0.017 |
 | RLM101716-1 | Роликовый игольчатый | 10 | 17 | 16 | 0.013 |
 | ARX56X160X50 | Роликовый игольчатый | 56 | 160 | 50 | 5.62 |
 | K16X24X19.8 | Роликовый игольчатый | 16 | 24 | 0 | 0.05 |
 | K37X43X22.6 | Роликовый игольчатый | 37 | 43 | 0 | 0.03 |
 | KJ42X47X27.3 | Роликовый игольчатый | 42 | 47 | 0 | 0.04 |
 | KJ37X43X22.8 | Роликовый игольчатый | 37 | 43 | 0 | 0.11 |
 | KJ38X43X29.8 | Роликовый игольчатый | 38 | 43 | 0 | 0.12 |
 | KV72X80X35.8 | Роликовый игольчатый | 72 | 80 | 0 | 0.03 |
 | IR 20X25X30 | Роликовый игольчатый | 20 | 25 | 30 | 0.041 |
 | F-90672 | Роликовый игольчатый | 32 | 45 | 24 | 0.105 |
 | AX 15 240 300 | Роликовый игольчатый | 240 | 300 | 14.9 | 2.3 |
 | AX 35 52 | Роликовый игольчатый | 35 | 52 | 2.8 | 0.019 |
 | AXZ 5.5 6 14 | Роликовый игольчатый | 6 | 14 | 5.5 | 0.004 |
Этот тип подшипника также доступен в герметичной конструкции для защиты от посторонних предметов и удержания смазочных материалов. Материал уплотнения может выдерживать широкий диапазон рабочих температур, что делает этот тип пригодным для использования в суровых условиях.
Все игольчатые роликовые подшипники требуют определенного типа смазки для отвода тепла и уменьшения трения. Величина трения зависит от переносимой нагрузки, типа и размера игольчатого роликоподшипника, скорости вращения подшипника и характеристик используемой смазки. Игольчатые роликоподшипники, особенно с наружными кольцами из высокопрочной стали, также могут гасить удары и вибрации.
Игольчатые роликоподшипники со штампованным наружным кольцом
- Серия HK – игольчатые роликоподшипники с открытым концом, штампованным наружным кольцом
- Серия BK – игольчатые роликоподшипники с закрытым концом и штампованным наружным кольцом
Игольчатый ролик и сепаратор в сборе
- Серия K – игольчатые ролики и сепараторы в сборе
Механически обработанные игольчатые подшипники
- Серия NA 4800 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 4900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 6900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 2RS – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, резиновыми манжетными уплотнениями 2RS
- Серия NKI – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, легкая серия
- Серия NKIA – одинарные игольчатые роликовые/радиально-упорные шарикоподшипники
- Серия NKIB – двунаправленный игольчатый роликовый/радиально-упорный шарикоподшипник
Механически обработанные игольчатые роликоподшипники без внутреннего кольца
- Серия RNA – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами
- Серия RNA 2RS – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами, резиновые манжетные уплотнения 2RS
Внутренние кольца
- Серия IR – внутренние кольца дополняют игольчатые роликовые подшипники и подходят в качестве рабочей поверхности для уплотнений вала, для которых требуется закаленная и отшлифованная поверхность.
Упорные игольчатые роликоподшипники
- Серия AXK – осевые игольчатые ролики и сепараторы, однонаправленные
- Серия AXW – упорные игольчатые роликоподшипники, одинарные, с упорной шайбой
- Серия AS – шайбы упорных подшипников, подходят для серий AXK и K811.
