Подшипники импортные роликовые игольчатые
Игольчатые роликоподшипники механически обработанного типа представляют собой высокоточные подшипники, которые состоят из обработанного наружного кольца с набором игольчатых роликов, удерживаемых и направляемых сепаратором. Подшипники отличаются меньшим поперечным сечением, большей грузоподъемностью, большей жесткостью. Поэтому они полезны для уменьшения и облегчения машин.

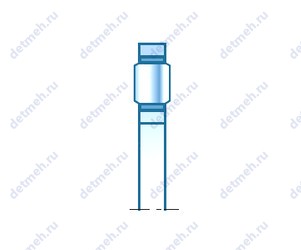

| Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|---|
 | BCE96 | Роликовый игольчатый | 14.288 | 19.05 | 0.375 | 6 |
 | BCH98 | Роликовый игольчатый | 14.288 | 20.638 | 0.5 | 12 |
 | BXRE204-2RSR | Роликовый игольчатый | 20 | 47 | 14 | 0.11 |
 | F-203937 | Роликовый игольчатый | 32 | 45 | 24 | 0.09 |
 | AR 7 25 52 | Роликовый игольчатый | 25 | 52 | 7 | 0.07 |
 | AX 5 35 52 | Роликовый игольчатый | 35 | 52 | 5 | 0.035 |
 | B-348 | Роликовый игольчатый | 53.975 | 63.5 | 12.7 | 0.065 |
 | FNTK-1228 | Роликовый игольчатый | 12 | 28 | 2.85 | 0.007 |
 | JP-34-F | Роликовый игольчатый | 4.763 | 8.733 | 6.35 | 0.001 |
 | K9X13X12.5SE | Роликовый игольчатый | 9 | 13 | 0 | 0.005 |
 | R55/20 | Роликовый игольчатый | 55 | 60 | 20 | 0.052 |
 | RF354028 | Роликовый игольчатый | 35 | 40 | 28 | 0.027 |
 | RNA1065 | Роликовый игольчатый | 78.3 | 95 | 20 | 0.306 |
 | ARXJ54X77X6 | Роликовый игольчатый | 54 | 77 | 6 | 0.22 |
 | HKS17X25X18 | Роликовый игольчатый | 17 | 25 | 18 | 0.07 |
 | HMK1919L | Роликовый игольчатый | 19 | 27 | 19 | 0.027 |
 | K27X38X17.3 | Роликовый игольчатый | 27 | 38 | 0 | 0.09 |
 | K78X85X38.2 | Роликовый игольчатый | 78 | 85 | 0 | 0.52 |
 | KMJ25.1X30.1X13.8 | Роликовый игольчатый | 25.1 | 30.1 | 0 | 0.04 |
 | MR14017048+MI-12014048 | Роликовый игольчатый | 190.5 | 269.875 | 76.58 | 15 |
 | PCJ081008 | Роликовый игольчатый | 12.7 | 15.875 | 0 | 0.003 |
 | RNA2205XLL | Роликовый игольчатый | 30 | 52 | 17.8 | 0.53 |
 | K.81115LPB | Роликовый упорный | 75 | 100 | 7.5 | 0.091 |
 | IR 40X45X30 | Роликовый игольчатый | 40 | 45 | 30 | 0.077 |
 | GBR 303920 | Роликовый игольчатый | 47.625 | 61.912 | 31.75 | 0.25 |
| | GTR 628138 | Роликовый игольчатый | 62 | 81 | 38 | 0.52 |
 | F-209107 | Роликовый игольчатый | 32 | 48 | 17.8 | 0.069 |
 | F-58695 | Роликовый игольчатый | 31 | 51 | 31 | 0.178 |
 | F-85251 | Роликовый игольчатый | 24.76 | 34 | 17.15 | 0.059 |
 | AR 18 85 150 | Роликовый игольчатый | 85 | 150 | 18 | 1.256 |
 | KV68X73X31.4ZW | Роликовый игольчатый | 68 | 73 | 0 | 0.25 |
 | MR-80 | Роликовый игольчатый | 127 | 165.1 | 57.15 | 3.528 |
 | STO 40 | Опорный ролик | 40 | 80 | 19.8 | 0.53 |
| | GBR 445624 | Роликовый игольчатый | 69.85 | 88.9 | 38.1 | 0.585 |
| | RNA 69/28UU | Роликовый игольчатый | 32 | 45 | 30 | 0.133 |
 | NK28/30-XL | Роликовый игольчатый | 28 | 37 | 30 | 0.082 |
Этот тип подшипника также доступен в герметичной конструкции для защиты от посторонних предметов и удержания смазочных материалов. Материал уплотнения может выдерживать широкий диапазон рабочих температур, что делает этот тип пригодным для использования в суровых условиях.
Все игольчатые роликовые подшипники требуют определенного типа смазки для отвода тепла и уменьшения трения. Величина трения зависит от переносимой нагрузки, типа и размера игольчатого роликоподшипника, скорости вращения подшипника и характеристик используемой смазки. Игольчатые роликоподшипники, особенно с наружными кольцами из высокопрочной стали, также могут гасить удары и вибрации.
Игольчатые роликоподшипники со штампованным наружным кольцом
- Серия HK – игольчатые роликоподшипники с открытым концом, штампованным наружным кольцом
- Серия BK – игольчатые роликоподшипники с закрытым концом и штампованным наружным кольцом
Игольчатый ролик и сепаратор в сборе
- Серия K – игольчатые ролики и сепараторы в сборе
Механически обработанные игольчатые подшипники
- Серия NA 4800 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 4900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 6900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 2RS – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, резиновыми манжетными уплотнениями 2RS
- Серия NKI – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, легкая серия
- Серия NKIA – одинарные игольчатые роликовые/радиально-упорные шарикоподшипники
- Серия NKIB – двунаправленный игольчатый роликовый/радиально-упорный шарикоподшипник
Механически обработанные игольчатые роликоподшипники без внутреннего кольца
- Серия RNA – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами
- Серия RNA 2RS – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами, резиновые манжетные уплотнения 2RS
Внутренние кольца
- Серия IR – внутренние кольца дополняют игольчатые роликовые подшипники и подходят в качестве рабочей поверхности для уплотнений вала, для которых требуется закаленная и отшлифованная поверхность.
Упорные игольчатые роликоподшипники
- Серия AXK – осевые игольчатые ролики и сепараторы, однонаправленные
- Серия AXW – упорные игольчатые роликоподшипники, одинарные, с упорной шайбой
- Серия AS – шайбы упорных подшипников, подходят для серий AXK и K811.
