Подшипники импортные роликовые игольчатые
Игольчатые роликоподшипники механически обработанного типа представляют собой высокоточные подшипники, которые состоят из обработанного наружного кольца с набором игольчатых роликов, удерживаемых и направляемых сепаратором. Подшипники отличаются меньшим поперечным сечением, большей грузоподъемностью, большей жесткостью. Поэтому они полезны для уменьшения и облегчения машин.

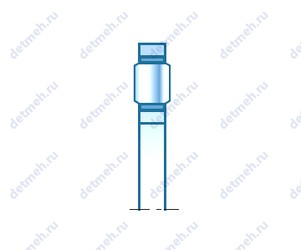

| Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|---|
 | K35X40X22.8 | Роликовый игольчатый | 35 | 40 | 0 | 0.06 |
 | K38X43X36ZW | Роликовый игольчатый | 38 | 43 | 0 | 0.18 |
 | KBK17x22x22X1 | Роликовый игольчатый | 17 | 22 | 0 | 0.017 |
 | GBRI 446832 | Роликовый игольчатый | 69.85 | 107.95 | 51.05 | 1.84 |
 | RNAF709030 | Роликовый игольчатый | 70 | 90 | 30 | 0.5 |
 | BSM354126AJ | Роликовый игольчатый | 35 | 40.5 | 26 | 0.044 |
 | FBNP-588 | Роликовый игольчатый | 5 | 8 | 0 | 0.001 |
 | RLM759235-1 | Роликовый игольчатый | 75 | 92 | 35 | 0.44 |
 | HKZ6X17X12 | Роликовый игольчатый | 6 | 17 | 12 | 0.01 |
 | KBK15x19x17.3X | Роликовый игольчатый | 15 | 19 | 0 | 0.01 |
 | KJ26X31X21.8 | Роликовый игольчатый | 26 | 31 | 0 | 0.06 |
 | RNA0-12X22X12 | Роликовый игольчатый | 12 | 22 | 12 | 0.06 |
 | K47X52X27FH | Роликовый игольчатый | 47 | 52 | 0 | 0.045 |
 | NATV 6 PPA | Опорный ролик | 6 | 19 | 11 | 0.021 |
 | STO 6 XTN | Роликовый радиальный | 6 | 19 | 10 | 0.017 |
 | IR 280X305X69 | Роликовый игольчатый | 280 | 305 | 69 | 6.1 |
 | IR 50X55X35 | Роликовый игольчатый | 50 | 55 | 35 | 0.11 |
| | KT 384632 | Роликовый игольчатый | 38 | 46 | 0 | 0.08 |
| | KT 424717 | Роликовый игольчатый | 42 | 47 | 0 | 0.0275 |
 | AXK360X416X7 | Роликовый игольчатый | 360 | 416 | 7 | 900 |
 | NK6/10-TV | Роликовый игольчатый | 6 | 12 | 10 | 4.7 |
 | NKI45/35-TV | Роликовый игольчатый | 45 | 62 | 35 | 308 |
 | R40/30 | Роликовый игольчатый | 40 | 45 | 30 | 0.055 |
 | R55/20 | Роликовый игольчатый | 55 | 60 | 20 | 0.052 |
 | RNA1065 | Роликовый игольчатый | 78.3 | 95 | 20 | 0.306 |
 | K27X38X17.3 | Роликовый игольчатый | 27 | 38 | 0 | 0.09 |
 | K35X40X17.8 | Роликовый игольчатый | 35 | 40 | 0 | 0.08 |
 | K40X45X34.5 | Роликовый игольчатый | 40 | 45 | 0 | 0.15 |
 | K48X58X49.3 | Роликовый игольчатый | 48 | 58 | 0 | 0.22 |
 | MR14017048+MI-12014048 | Роликовый игольчатый | 190.5 | 269.875 | 76.58 | 15 |
 | NAO-30x45x26ZW | Роликовый игольчатый | 30 | 40 | 26 | 0.157 |
 | NK100X250X125 | Роликовый игольчатый | 200 | 250 | 125 | 14.8 |
 | PCJ081008 | Роликовый игольчатый | 12.7 | 15.875 | 0 | 0.003 |
 | MR-88 | Роликовый игольчатый | 139.7 | 177.8 | 76.2 | 5.061 |
 | IR 40X45X30 | Роликовый игольчатый | 40 | 45 | 30 | 0.077 |
 | F-209107 | Роликовый игольчатый | 32 | 48 | 17.8 | 0.069 |
Этот тип подшипника также доступен в герметичной конструкции для защиты от посторонних предметов и удержания смазочных материалов. Материал уплотнения может выдерживать широкий диапазон рабочих температур, что делает этот тип пригодным для использования в суровых условиях.
Все игольчатые роликовые подшипники требуют определенного типа смазки для отвода тепла и уменьшения трения. Величина трения зависит от переносимой нагрузки, типа и размера игольчатого роликоподшипника, скорости вращения подшипника и характеристик используемой смазки. Игольчатые роликоподшипники, особенно с наружными кольцами из высокопрочной стали, также могут гасить удары и вибрации.
Игольчатые роликоподшипники со штампованным наружным кольцом
- Серия HK – игольчатые роликоподшипники с открытым концом, штампованным наружным кольцом
- Серия BK – игольчатые роликоподшипники с закрытым концом и штампованным наружным кольцом
Игольчатый ролик и сепаратор в сборе
- Серия K – игольчатые ролики и сепараторы в сборе
Механически обработанные игольчатые подшипники
- Серия NA 4800 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 4900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 6900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 2RS – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, резиновыми манжетными уплотнениями 2RS
- Серия NKI – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, легкая серия
- Серия NKIA – одинарные игольчатые роликовые/радиально-упорные шарикоподшипники
- Серия NKIB – двунаправленный игольчатый роликовый/радиально-упорный шарикоподшипник
Механически обработанные игольчатые роликоподшипники без внутреннего кольца
- Серия RNA – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами
- Серия RNA 2RS – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами, резиновые манжетные уплотнения 2RS
Внутренние кольца
- Серия IR – внутренние кольца дополняют игольчатые роликовые подшипники и подходят в качестве рабочей поверхности для уплотнений вала, для которых требуется закаленная и отшлифованная поверхность.
Упорные игольчатые роликоподшипники
- Серия AXK – осевые игольчатые ролики и сепараторы, однонаправленные
- Серия AXW – упорные игольчатые роликоподшипники, одинарные, с упорной шайбой
- Серия AS – шайбы упорных подшипников, подходят для серий AXK и K811.
