Подшипники импортные роликовые игольчатые
Игольчатые роликоподшипники механически обработанного типа представляют собой высокоточные подшипники, которые состоят из обработанного наружного кольца с набором игольчатых роликов, удерживаемых и направляемых сепаратором. Подшипники отличаются меньшим поперечным сечением, большей грузоподъемностью, большей жесткостью. Поэтому они полезны для уменьшения и облегчения машин.

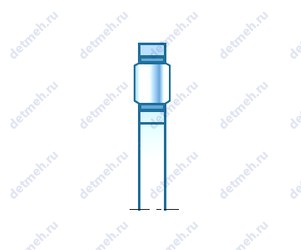

| Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|---|
 | BK253514 | Роликовый радиальный | 25 | 35 | 14 | 0.034 |
 | HK0409 | Роликовый радиальный | 4 | 8 | 9 | 0.0016 |
 | BAM 4416 | Роликовый игольчатый | 69.85 | 79.375 | 25.4 | 0.169 |
| | BRI 284828 UU | Роликовый игольчатый | 44.45 | 76.2 | 44.7 | 0.804 |
| | GBR 263520 | Роликовый игольчатый | 41.275 | 55.562 | 31.75 | 0.22 |
 | F-220469 | Роликовый игольчатый | 15.88 | 23.813 | 21.9 | 0.026 |
 | F-92393.1 | Роликовый игольчатый | 12.77 | 21 | 15.5 | 0.016 |
 | K32X40X25H | Роликовый игольчатый | 32 | 40 | 0 | 0.052 |
 | K19X24X22 | Роликовый игольчатый | 19 | 24 | 0 | 0.06 |
 | K46X50X17.8 | Роликовый игольчатый | 46 | 50 | 0 | 0.03 |
 | MR263520+MI-212620 | Роликовый игольчатый | 33.338 | 55.562 | 32 | 0.325 |
 | PCJ323824 | Роликовый игольчатый | 50.8 | 60.325 | 0 | 0.144 |
 | MR-24 | Роликовый игольчатый | 38.1 | 52.38 | 31.75 | 0.213 |
 | BK2514 | Роликовый радиальный | 25 | 32 | 14 | 0.0259 |
 | RE182224AL2 | Роликовый игольчатый | 18 | 22 | 23.6 | 0.017 |
 | RNA1025 | Роликовый игольчатый | 33.5 | 47 | 18 | 0.097 |
 | BKS17X23.8X31.6 | Роликовый игольчатый | 17 | 23.8 | 31.6 | 0.12 |
 | HKS15X24X13M | Роликовый игольчатый | 15 | 24 | 13 | 0.05 |
 | K30x35x13S | Роликовый игольчатый | 30 | 35 | 0 | 0.016 |
 | KJ16X20X17 | Роликовый игольчатый | 16 | 20 | 0 | 0.02 |
 | KV39X44X30.8 | Роликовый игольчатый | 39 | 44 | 0 | 0.1 |
 | MR688432+MI-606832 | Роликовый игольчатый | 95.25 | 133.35 | 51.05 | 2.17 |
 | BTM778415AJ | Двойной | 76.5 | 83.5 | 15 | 0.07 |
| | NCS1512 | Роликовый игольчатый | 23.8252 | 36.5252 | 0.75 | 63 |
 | K15x18x22 | Роликовый игольчатый | 15 | 18 | 22 | 0.0083 |
| | GBRI 122416 UU | Роликовый игольчатый | 19.05 | 38.1 | 25.65 | 143 |
 | F-204211.1 | Роликовый игольчатый | 30 | 41 | 21 | 0.055 |
 | F-210898 | Роликовый игольчатый | 30 | 46 | 10.5 | 0.053 |
 | ARZ 12 50 71 | Роликовый игольчатый | 50 | 71 | 12 | 0.137 |
 | FWJ-192428 | Роликовый игольчатый | 19 | 24 | 0 | 0.019 |
 | MFJ-59 | Роликовый игольчатый | 5 | 9 | 9 | 0.0019 |
 | DCL2824 | Роликовый игольчатый | 41.275 | 53.975 | 38.1 | 0.149 |
 | NK90/35R+IR80x90x35 | Роликовый игольчатый | 80 | 110 | 35 | 2.86 |
 | PK24x32x19.8X6 | Роликовый игольчатый | 24 | 32 | 0 | 0.033 |
 | K81103 | Роликовый упорный | 17 | 30 | 0 | 0.01 |
 | IR 80X90X25 | Роликовый игольчатый | 80 | 90 | 25 | 0.25 |
Этот тип подшипника также доступен в герметичной конструкции для защиты от посторонних предметов и удержания смазочных материалов. Материал уплотнения может выдерживать широкий диапазон рабочих температур, что делает этот тип пригодным для использования в суровых условиях.
Все игольчатые роликовые подшипники требуют определенного типа смазки для отвода тепла и уменьшения трения. Величина трения зависит от переносимой нагрузки, типа и размера игольчатого роликоподшипника, скорости вращения подшипника и характеристик используемой смазки. Игольчатые роликоподшипники, особенно с наружными кольцами из высокопрочной стали, также могут гасить удары и вибрации.
Игольчатые роликоподшипники со штампованным наружным кольцом
- Серия HK – игольчатые роликоподшипники с открытым концом, штампованным наружным кольцом
- Серия BK – игольчатые роликоподшипники с закрытым концом и штампованным наружным кольцом
Игольчатый ролик и сепаратор в сборе
- Серия K – игольчатые ролики и сепараторы в сборе
Механически обработанные игольчатые подшипники
- Серия NA 4800 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 4900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 6900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 2RS – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, резиновыми манжетными уплотнениями 2RS
- Серия NKI – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, легкая серия
- Серия NKIA – одинарные игольчатые роликовые/радиально-упорные шарикоподшипники
- Серия NKIB – двунаправленный игольчатый роликовый/радиально-упорный шарикоподшипник
Механически обработанные игольчатые роликоподшипники без внутреннего кольца
- Серия RNA – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами
- Серия RNA 2RS – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами, резиновые манжетные уплотнения 2RS
Внутренние кольца
- Серия IR – внутренние кольца дополняют игольчатые роликовые подшипники и подходят в качестве рабочей поверхности для уплотнений вала, для которых требуется закаленная и отшлифованная поверхность.
Упорные игольчатые роликоподшипники
- Серия AXK – осевые игольчатые ролики и сепараторы, однонаправленные
- Серия AXW – упорные игольчатые роликоподшипники, одинарные, с упорной шайбой
- Серия AS – шайбы упорных подшипников, подходят для серий AXK и K811.
