Подшипники импортные роликовые игольчатые
Игольчатые роликоподшипники механически обработанного типа представляют собой высокоточные подшипники, которые состоят из обработанного наружного кольца с набором игольчатых роликов, удерживаемых и направляемых сепаратором. Подшипники отличаются меньшим поперечным сечением, большей грузоподъемностью, большей жесткостью. Поэтому они полезны для уменьшения и облегчения машин.

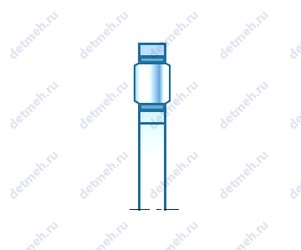

| Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|---|
 | RF535825 | Роликовый игольчатый | 53 | 58 | 25 | 0.035 |
 | RNA2115 | Роликовый игольчатый | 132.5 | 155 | 34 | 1.205 |
 | FWF-384632 | Роликовый игольчатый | 38 | 46 | 0 | 0.075 |
 | LM607225-1 | Роликовый игольчатый | 55 | 72 | 25 | 0.26 |
 | K28X33X21.8 | Роликовый игольчатый | 28 | 33 | 0 | 0.08 |
 | K50X65X24.8 | Роликовый игольчатый | 50 | 65 | 0 | 0.18 |
 | KJ32X39X20 | Роликовый игольчатый | 32 | 39 | 0 | 0.1 |
 | PK45X58X21.8 | Роликовый игольчатый | 45 | 58 | 0 | 0.22 |
 | RNA0-25X35X26ZW | Роликовый игольчатый | 25 | 35 | 26 | 0.08 |
 | K 812 20 TN | Роликовый упорный | 100 | 150 | 15 | 0.6 |
 | LR 35X40X20.5 | Роликовый игольчатый | 35 | 40 | 20.5 | 0.046 |
 | NKI6/16-TV | Роликовый игольчатый | 6 | 16 | 16 | 17.4 |
 | 17VS2414AP | Роликовый игольчатый | 17 | 24 | 14 | 0.016 |
 | AX 4 15 28 | Роликовый игольчатый | 15 | 28 | 4 | 0.009 |
 | BH-1410 | Роликовый игольчатый | 22.225 | 30.162 | 15.88 | 0.03 |
 | K70X88X30H | Роликовый игольчатый | 70 | 80 | 0 | 0.205 |
 | RF485334A-1 | Роликовый игольчатый | 47.9 | 52.9 | 0 | 0.03 |
 | FWF-142012-E | Роликовый игольчатый | 14 | 20 | 0 | 0.0083 |
 | ARX14X29.5X4.8 | Роликовый игольчатый | 14 | 29.5 | 4.87 | 0.05 |
 | K29x34x17S | Роликовый игольчатый | 29 | 34 | 0 | 0.022 |
 | K9X12X32.8 | Роликовый игольчатый | 9 | 12 | 0 | 0.02 |
 | KJ32X38X23.8 | Роликовый игольчатый | 32 | 38 | 0 | 0.1 |
 | K89317 | Роликовый упорный | 85 | 150 | 0 | 0.58 |
 | IR 220X240X50 | Роликовый игольчатый | 220 | 240 | 50 | 2.75 |
 | F-59707.1 | Роликовый игольчатый | 30 | 38 | 30 | 0.059 |
 | RNA49/32-XL | Роликовый игольчатый | 40 | 52 | 20 | 0.0891 |
 | AX 4 19 32 | Роликовый игольчатый | 19 | 32 | 4 | 0.013 |
 | AX 9 120 155 | Роликовый игольчатый | 120 | 155 | 9 | 0.424 |
 | K 80x88x40 - ZW NBS | Роликовый игольчатый | 80 | 88 | 0 | 0.227 |
| | GBRI 243920 UU | Роликовый игольчатый | 38.1 | 61.912 | 32 | 400 |
| | GTRI 284530 | Роликовый игольчатый | 28 | 45 | 30.5 | 0.196 |
 | CS59 | Роликовый игольчатый | 7.938 | 12.7 | 14.288 | 0.007 |
 | F-202416 | Роликовый игольчатый | 27.3 | 34 | 16 | 0.032 |
 | ARZ 11 25 53 | Роликовый игольчатый | 25 | 53 | 11 | 0.122 |
 | K22X26X17H | Роликовый игольчатый | 22 | 26 | 0 | 0.012 |
 | NA1035 | Роликовый игольчатый | 35 | 58 | 18 | 0.127 |
Этот тип подшипника также доступен в герметичной конструкции для защиты от посторонних предметов и удержания смазочных материалов. Материал уплотнения может выдерживать широкий диапазон рабочих температур, что делает этот тип пригодным для использования в суровых условиях.
Все игольчатые роликовые подшипники требуют определенного типа смазки для отвода тепла и уменьшения трения. Величина трения зависит от переносимой нагрузки, типа и размера игольчатого роликоподшипника, скорости вращения подшипника и характеристик используемой смазки. Игольчатые роликоподшипники, особенно с наружными кольцами из высокопрочной стали, также могут гасить удары и вибрации.
Игольчатые роликоподшипники со штампованным наружным кольцом
- Серия HK – игольчатые роликоподшипники с открытым концом, штампованным наружным кольцом
- Серия BK – игольчатые роликоподшипники с закрытым концом и штампованным наружным кольцом
Игольчатый ролик и сепаратор в сборе
- Серия K – игольчатые ролики и сепараторы в сборе
Механически обработанные игольчатые подшипники
- Серия NA 4800 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 4900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 6900 – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами
- Серия NA 2RS – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, резиновыми манжетными уплотнениями 2RS
- Серия NKI – однорядная, с внутренним кольцом, наружным кольцом с 2 бордами, легкая серия
- Серия NKIA – одинарные игольчатые роликовые/радиально-упорные шарикоподшипники
- Серия NKIB – двунаправленный игольчатый роликовый/радиально-упорный шарикоподшипник
Механически обработанные игольчатые роликоподшипники без внутреннего кольца
- Серия RNA – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами
- Серия RNA 2RS – однорядная, без внутреннего кольца, наружное кольцо с 2 бордами, резиновые манжетные уплотнения 2RS
Внутренние кольца
- Серия IR – внутренние кольца дополняют игольчатые роликовые подшипники и подходят в качестве рабочей поверхности для уплотнений вала, для которых требуется закаленная и отшлифованная поверхность.
Упорные игольчатые роликоподшипники
- Серия AXK – осевые игольчатые ролики и сепараторы, однонаправленные
- Серия AXW – упорные игольчатые роликоподшипники, одинарные, с упорной шайбой
- Серия AS – шайбы упорных подшипников, подходят для серий AXK и K811.
