Роликовый подшипник 40038/750 Н

Подшипник 40038/750 Н — это отечественный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 40038/750, размер 750*920*170 мм.

Стандарт: ГОСТ
Бренды: EPK, ГПЗ-1
Внутренний диаметр: 750 мм
Наружный диаметр: 920 мм
Ширина: 170 мм
Масса: 288 кг

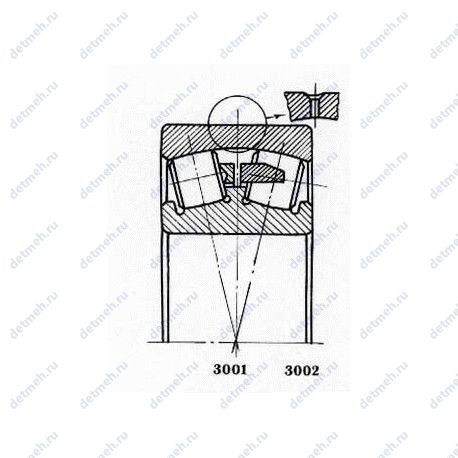

Подшипник 40038/750 Н чертеж — Чертеж подшипника 40038/750 Н

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Н — Детали из теплостойкой стали

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 40038/750 Н

Производитель ГПЗ-1

ОАО "Московский подшипник"

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 750;
Ширина (высота) (B) - 170 мм.;
Масса - 288 кг;
Ширина наружной обоймы (C) - 170 мм.;
Внешний диаметр - 920. мм;
D (мм) Наружный диаметр - 920;
В (мм) Ширина - 170;
m (кг) Масса - 288;
Внутренний диаметр - 750 мм;

Классификация:

Тип - сферический;
Форма роликов - бочкообразные;
Обозначение - 40038/750 н;
Основной тип - роликовый радиальный сферический;
Тела качения - ролики;
Нагрузка - радиальная;

Прочие характеристики:

Количество дорожек качения - 2;
Уплотнение - нет;
ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 38х62.038;
N роликов Количество роликов - 116;
Номер по ГОСТ - 40038/750 н;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 3590;
Co (kN) Грузоподъемность статическая - 11000;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 340;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 250;

Производитель ЕРК

Классификация:

Тип - сферический;
Форма роликов - бочкообразные;
Тела качения - ролики;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;

Габаритные и посадочные размеры:

Внутренний диаметр - 750, 750 мм.;
Внешний диаметр - 920, 920 мм.;
Ширина наружной обоймы (C) - 170 мм.;
Масса - 288 кг;
Ширина (высота) (B) - 170 мм.;

Прочие характеристики:

Количество дорожек качения - 2;
Уплотнение - нет;
Номер по ГОСТ - 40038/750 н;

В таблице приведены основные размеры подшипника 40038/750 Н, технические характеристики и номинальные значения.

Таблица модификаций подшипника 40038/750 Н

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
40038/750	Основное исполнение.	750	920	170	288
8 40038/750	Роликовый радиальный сферический подшипник, двухрядный.	750	920	170	288
20 40038/750	Роликовый радиальный сферический подшипник, двухрядный.	750	920	170	288
40 40038/750	Роликовый радиальный сферический подшипник, двухрядный.	750	920	170	288

Модификации подшипника 40038/750 Н - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 40038/750 Н

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-1	40038/750 Н	750	920	170	ГОСТ
EPK	40038/750 Н	750	920	170	ГОСТ

Аналог подшипника 40038/750 Н — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
20 40038/750	750	920	170
8 40038/750	750	920	170
