Роликовый подшипник 40-3508 Н

Подшипник 40-3508 Н — это отечественный роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце, обозначение основновного исполнения 3508, размер 40*80*23 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-6
Внутренний диаметр: 40 мм
Наружный диаметр: 80 мм
Ширина: 23 мм
Масса: 0.58 кг

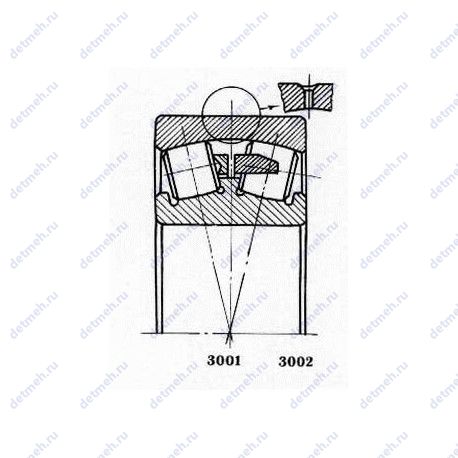

Подшипник 40-3508 Н чертеж — Чертеж подшипника 40-3508 Н

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Н — Детали из теплостойкой стали

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 40-3508 Н

Производитель ГПЗ-6

ООО "Подшипниковый завод №6"

Классификация:

Основной тип: роликовый радиальный сферический
Тела качения: ролики
Нагрузка: радиальная
Форма роликов: бочкообразные
Тип: сферический

Прочие характеристики:

Номер по ГОСТ: 40-3508 н
Количество дорожек качения: 2
Уплотнение: нет

Габаритные и посадочные размеры:

Внутренний диаметр: 40 мм
Внешний диаметр: 80 мм
Ширина (высота) (B): 23 мм.
Масса: 0.58 кг
Ширина наружной обоймы (C): 23 мм.

В таблице приведены основные размеры подшипника 40-3508 Н, технические характеристики и номинальные значения.

Таблица модификаций подшипника 40-3508 Н

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3508	Основное исполнение.	40	80	23	0.555
3508 Л	Сепаратор из латуни..	40	80	23	0.579
3508 Н	Детали из теплостойкой стали.	40	80	23	0.58
3508 Ю	Все детали или часть деталей из нержавеющей стали..	40	80	23	0.579
6 3508	Роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце.	40	80	23	0.58
8 3508	Роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце.	40	80	23	0.58
40-3508	Роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце.	40	80	23	0.579
3508 ЮК	Все детали или часть деталей из нержавеющей стали.. Штампованный сепаратор из черных металлов..	40	80	23	0.58
3508 АМН	Повышенная грузоподъемность. Модифицированный контакт.. Детали из теплостойкой стали.	40	80	23	0.579

Модификации подшипника 40-3508 Н - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
53508	40	80	23
153508	40	80	23
553508	40	80	23
53508 Н(22208CCW33C3)	40	80	23
