Роликовый подшипник 4 РИК4075 ЕЛ

Подшипник 4 РИК4075 ЕЛ — это отечественный роликовый упорно-радиальный подшипник, двухрядный, комбинированный, обозначение основновного исполнения РИК4075, размер 40*75*54 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 40 мм
Наружный диаметр: 75 мм
Ширина: 54 мм
Масса: 0.99 кг

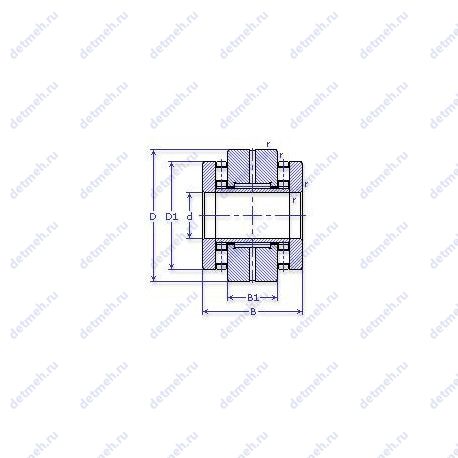

Подшипник 4 РИК4075 ЕЛ чертеж — Чертеж подшипника 4 РИК4075 ЕЛ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Е — Сепаратор из текстолита. Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 4 РИК4075 ЕЛ

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 40;
В1 (мм) Высота упорной части кольца - 20;
r1 min (мм) Радиус фаски - 1.5;
r2. r3 min (мм) Радиус фаски - 1;
m (кг) Масса - 0.98;
В (мм) Ширина - 54;
D (мм) Наружный диаметр - 75;
Ширина рабочая (T) - 54 мм.;
Масса - 0.99 кг;
Внешний диаметр - 75. мм;
Внутренний диаметр - 40. мм;

Прочие характеристики:

C (kN) рад. часть Дин. грузоподъемность радиальн. части - 59;
C (kN) упорн. часть Дин. грузоподъемность упорной части - 275;
Co (kN) рад. часть Статич. грузоподъемность радиальн. части - 163;
Co (kN) упорн. часть Статич. грузоподъемность упорной части - 53;
D1(mm) Диаметр борта наружного кольца - 65;
Материал Марка стали - эи-347;
ГОСТ - ГОСТ 26290, ГОСТ 520;
Уплотнение - нет;
Количество дорожек качения - 3;
Номер по ГОСТ - 4-рик4075 ел;

Пропускная способность:

Nпр (1/мин) Частота вращения - 4380;

Классификация:

Основной тип - комбинированный;
Обозначение - 4 рик4075 ел;

В таблице приведены основные размеры подшипника 4 РИК4075 ЕЛ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4 РИК4075 ЕЛ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
РИК4075	Основное исполнение.	40	75	0	0.98
4 РИК4075 Л	Сепаратор из латуни..	40	75	54	0.98

Модификации подшипника 4 РИК4075 ЕЛ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
