Подшипник 4 РИК3585 ГОСТ

Модификация 4 РИК3585 — это отечественный роликовый упорно-радиальный подшипник, двухрядный, комбинированный, основное конструктивное исполнение - РИК3585.
Размер подшипника: 35*85*66 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-3
  3. Внутренний диаметрВнутренний диаметр: 35 мм
  4. Наружный диаметрНаружный диаметр: 85 мм
  5. ШиринаШирина: 66 мм
  6. МассаМасса: 1.82 кг

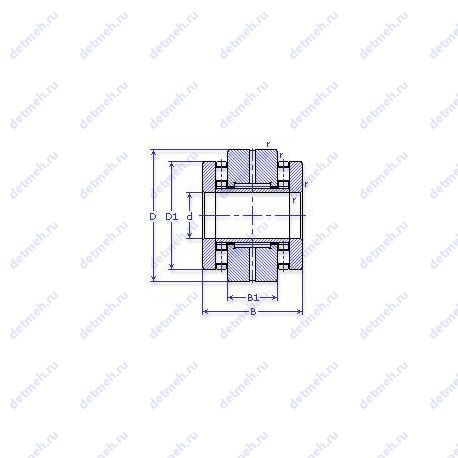

Подшипник 4 РИК3585 чертеж
Чертеж подшипника 4 РИК3585

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 4 РИК3585

Суффикс Р — Детали из теплоустойчивой (быстрорежущие) стали. Суффикс И — Изменение ТУ на поставку комплектующих деталей или исходных материалов

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 4 РИК3585

НомерТехнические требованияd,ммD,ммB,ммm,кг
4 РИК3585 ЛСепаратор из латуни.
3585661.82
РИК3585Основное исполнение.358501.82
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 4 РИК3585

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
4 РИК3585 Л358566Проточка на внешнем кольце для смазки
Сепаратор из латуни
Детали из теплостойких сплавов стали
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 4 РИК3585

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-3

ГПЗ-3 — ОАО "Саратовский подшипниковый завод"

Классификация:

  • Основной тип - комбинированный;
  • Обозначение - 4 рик3585;

Прочие характеристики:

  • Номер по ГОСТ - 4-рик3585;
  • Количество дорожек качения - 3;
  • Уплотнение - нет;
  • ГОСТ - ГОСТ 520, ГОСТ 26290;
  • Материал Марка стали - эи-347;
  • D1(mm) Диаметр борта наружного кольца - 73;
  • Co (kN) упорн. часть Статич. грузоподъемность упорной части - 53;
  • Co (kN) рад. часть Статич. грузоподъемность радиальн. части - 285;
  • C (kN) упорн. часть Дин. грузоподъемность упорной части - 27.5;
  • C (kN) рад. часть Дин. грузоподъемность радиальн. части - 110;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 35 мм;
  • Внешний диаметр - 85 мм;
  • Масса - 1.82 кг;
  • Ширина рабочая (T) - 66 мм.;
  • d (мм) Внутренний диаметр - 35;
  • D (мм) Наружный диаметр - 85;
  • В (мм) Ширина - 66;
  • m (кг) Масса - 1.82;
  • r2. r3 min (мм) Радиус фаски - 1;
  • r1 min (мм) Радиус фаски - 1.5;
  • В1 (мм) Высота упорной части кольца - 20;

Пропускная способность:

  • Nпр (1/мин) Частота вращения - 4020;
×
