Роликовый подшипник 4-697712 Л

Подшипник 4-697712 Л — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697712, размер 60*100*58 мм.
Импортный аналог - 113060113100H.

Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 60 мм
Наружный диаметр: 100 мм
Ширина: 58 мм
Масса: 1.65 кг

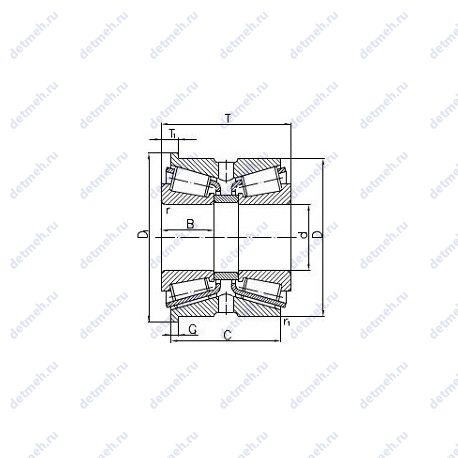

Подшипник 4-697712 Л чертеж — Чертеж подшипника 4-697712 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 4-697712 Л

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 60;
m (кг) Масса - 1.65;
В (мм) Ширина - 58;
D (мм) Наружный диаметр - 100/104.5;
Масса - 1.7 кг;
Ширина - 58 мм;
Внешний диаметр - 100/104.5 мм;
Внутренний диаметр - 60 мм;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 3200;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 5100;
Co (kN) Грузоподъемность статическая - 208;
C (kN) Грузоподъемность динамическая - 130;

Прочие характеристики:

N роликов Количество роликов - 34;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 10.13/11.0х16.54;
ГОСТ - ту 37.006.107, ГОСТ 520;
Номер по ГОСТ - 4-697712 л;

Классификация:

Основной тип - роликовый радиальный-упорный;
Обозначение - 4 697712 л;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 4-697712 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4-697712 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
697712 Л	Сепаратор из латуни..	60	100	58	1.65
2 697712 Л	Сепаратор из латуни..	60	100	58	1.65
12 697712 Л	Сепаратор из латуни..	60	100	58	1.65
14 697712 Л	Сепаратор из латуни..	60	100	58	1.65

Модификации подшипника 4-697712 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 4-697712 Л

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-15	4 697712 Л	60	100	58	ГОСТ
Gamet	113060/113100H	60	100	46.88	ISO

Аналог подшипника 4-697712 Л — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
