Шариковый подшипник 4-390095 К2

Подшипник 4-390095 К2 — это отечественный шариковый радиально-упорный подшипник, трехрядный, обозначение основновного исполнения 390095, размер 5*24*12 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-4
Внутренний диаметр: 5 мм
Наружный диаметр: 24 мм
Ширина: 12 мм
Масса: 0.0232 кг

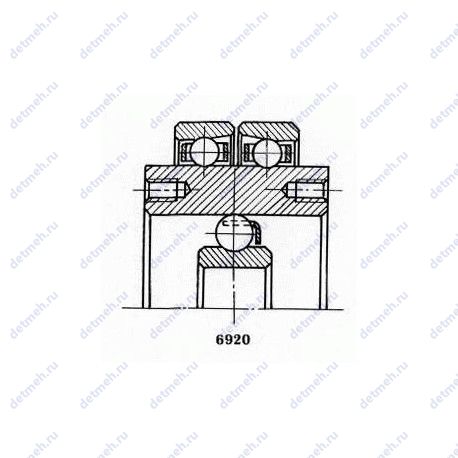

Подшипник 4-390095 К2 чертеж — Чертеж подшипника 4-390095 К2

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 4-390095 К2

Производитель ГПЗ-4

ООО "Завод приборных подшипников"

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Номер по ГОСТ - 4-390095 к2;
Количество дорожек качения - 3;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 5 мм;
Внешний диаметр - 24 мм;
Ширина (высота) (B) - 12 мм.;
Масса - 0.0232 кг;
Ширина наружной обоймы (C) - 10.5 мм.;

В таблице приведены основные размеры подшипника 4-390095 К2, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4-390095 К2

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
4 390095	Шариковый радиально-упорный подшипник, трехрядный.	5	24	12	0.0232
4 390095 П	Шариковый радиально-упорный подшипник, трехрядный.	5	24	12	0.0232
4-390095 К1	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	5	24	12	0.0232
4 390095 К2П	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	5	24	10.50	0.02

Модификации подшипника 4-390095 К2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
