Шариковый подшипник 4-36108 КЕ5

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

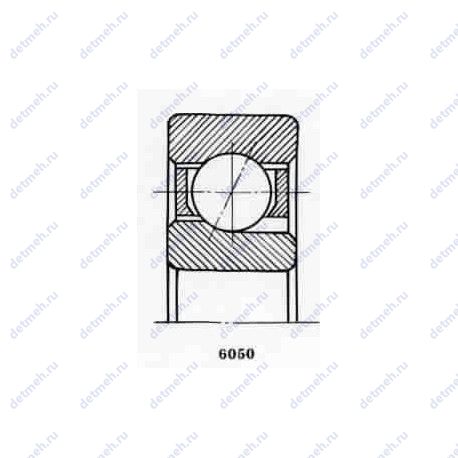

Габаритные и посадочные размеры:

• m (кг) Масса - 0.195;
• Ширина (высота) (B) - 15 мм.;
• Масса - 0.196 кг;
• Ширина наружной обоймы (C) - 15 мм.;
• d (мм) Внутренний диаметр - 40;
• D (мм) Наружный диаметр - 68;
• В (мм) Ширина - 15;
• Внешний диаметр - 68. мм;
• r. r1 min (мм) Радиус фаски - 1;
• r2. r3 min (мм) Радиус фаски - 0.6;
• r1 min (мм) Радиус фаски - 1;
• r3 min (мм) Радиус фаски - 0.6;
• Внутренний диаметр - 40 мм;

Прочие характеристики:

• Количество дорожек качения - 1;
• Уплотнение - нет;
• ГОСТ - ГОСТ 520, ту 37.006.087;
• Материал Марка стали - шх-15;
• D1(mm) Диаметр борта наружного кольца - 58.3;
• d шарика (мм) Диаметр шарика - 7.144;
• N шариков Количество шариков - 18;
• d1 (mm) Диаметр борта внутреннего кольца - 49.7;
• Номер по ГОСТ - 4-36108 ке5;

Классификация:

• Обозначение - 4 36108 ке5;
• Основной тип - шариковый радиально-упорный;
• Тела качения - шарики;
• Нагрузка - радиальная и осевая;

Пропускная способность:

• C (kN) Грузоподъемность динамическая - 13.7;
• Co (kN) Грузоподъемность статическая - 11;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 26000;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 18000;

Производитель ЕРК

Габаритные и посадочные размеры:

• Угол наклона (α) - 15 градусы;
• Радиус наружней фаски - 1.0 мм.;
• Внутренний диаметр - 40, 40 мм.;
• Внешний диаметр - 68, 68 мм.;
• Ширина наружной обоймы (C) - 15 мм.;
• Масса - 0.390 кг;
• Ширина (высота) (B) - 15 мм.;

Прочие характеристики:

• Размер (l1 min.) - 0.6 мм.;
• Размер (2B) - 30 мм.;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Номер по ГОСТ - 436108ке5;

Классификация:

• Тела качения - шарики;
• Нагрузка - радиальная и осевая;
• Основной тип - шариковый радиально-упорный;

Пропускная способность:

• Грузоподъемность динамическая - 27.2 кн;
• Грузоподъемность статическая - 24.4 кн;
• Частота вращения предельная при пластичной смазке - 9000 об/мин;
• Частота вращения предельная при жидкой смазке - 13000 об/мин;

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

• Основной тип - шариковый радиально-упорный;
• Тела качения - шарики;
• Нагрузка - радиальная и осевая;
