Подшипник 4-29 Г ГОСТ

Модификация 4-29 Г — это отечественный шариковый радиальный подшипник, основное конструктивное исполнение - 29.
Импортный аналог - 629P4.
Размер подшипника: 9*26*8 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: ГПЗ-31,ГПЗ-35,ГПЗ-4 Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 9 мм
  4. Наружный диаметрНаружный диаметр: 26 мм
  5. ШиринаШирина: 8 мм
  6. МассаМасса: 0.02 кг

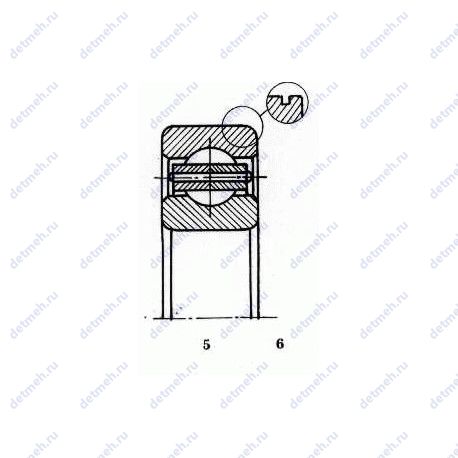

Подшипник 4-29 Г чертеж
Чертеж подшипника 4-29 Г

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 4-29 Г

Суффикс Г — Сепаратор из черных металлов.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица аналогов подшипника 4-29 Г

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-44 29 Г9268ГОСТ
ГПЗ-314 29 Г9268ГОСТ
ГПЗ-354 29 Г9268ГОСТ
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 4-29 Г

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
299268
29 Г9268Сепаратор из черных металлов
5 29 Г9268Сепаратор из черных металлов
5 29 ЮТ9268Все детали или часть деталей из нержавеющей стали
Для повышенных температур
6 299268
7 29 Г9268Сепаратор из черных металлов
8 29 Г9268Сепаратор из черных металлов
4 299268
5 299268
20 29 Г9268Сепаратор из черных металлов
76 29 Г9268Сепаратор из черных металлов
29 ГК9268Проточка на внешнем кольце для смазки
Сепаратор из черных металлов
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 4-29 Г

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-4

ГПЗ-4 — ООО "Завод приборных подшипников"

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Номер по ГОСТ - 4-29 г;
  • Размеры. мм - 9x26x8;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 9 мм;
  • Внешний диаметр - 26 мм;
  • Масса - 0.02 кг;
  • Ширина - 8 мм;

Производитель ГПЗ-31

ГПЗ-31 — АО "Завод приборных подшипников"

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 4 29 г;

Прочие характеристики:

  • Номер по ГОСТ - 4-29 г;
  • Размеры. мм - 9x26x8;
  • ГОСТ - ГОСТ 520;
  • d шарика (мм) Диаметр шарика - 4.763;
  • N шариков Количество шариков - 7;
  • D1(mm) Диаметр борта наружного кольца - 20.4;
  • d1 (mm) Диаметр борта внутреннего кольца - 14.6;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 9 мм;
  • Внешний диаметр - 26 мм;
  • Масса - 0.02 кг;
  • Ширина - 8 мм;
  • d (мм) Внутренний диаметр - 9;
  • D (мм) Наружный диаметр - 26;
  • В (мм) Ширина - 8;
  • m (кг) Масса - 0.019;
  • r1. r2 min (мм) Радиус фаски - 0.3;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 4.62;
  • Co (kN) Грузоподъемность статическая - 1.96;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 26000;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 32000;

Производитель ГПЗ-35

Классификация:

  • Обозначение - 4 29 г;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • d шарика (мм) Диаметр шарика - 4.763;
  • N шариков Количество шариков - 7;
  • D1(mm) Диаметр борта наружного кольца - 20.4;
  • d1 (mm) Диаметр борта внутреннего кольца - 14.6;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 9;
  • D (мм) Наружный диаметр - 26;
  • В (мм) Ширина - 8;
  • m (кг) Масса - 0.019;
  • r1. r2 min (мм) Радиус фаски - 0.3;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 4.62;
  • Co (kN) Грузоподъемность статическая - 1.96;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 32000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 26000;
×
