Шариковый подшипник 4-178824 Л1

Подшипник 4-178824 Л1 — это отечественный шариковый упорно-радиальный подшипник, двухрядный, с углом контакта 60º, обозначение основновного исполнения 178824, размер 120*180*72 мм.
Импортный аналог - 234424M1SP.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 72 мм
Масса: 5.61 кг

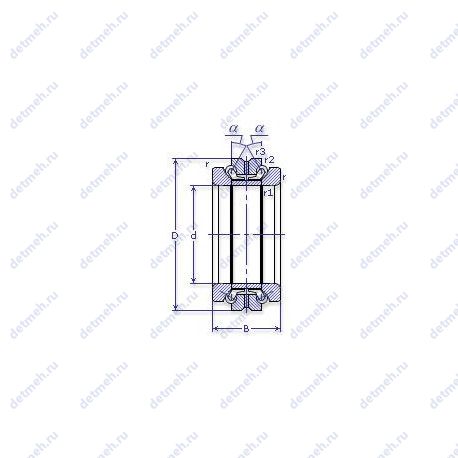

Подшипник 4-178824 Л1 чертеж — Чертеж подшипника 4-178824 Л1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л1 — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 4-178824 Л1

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 120;
m (кг) Масса - 5.61;
В (мм) Ширина - 72;
D (мм) Наружный диаметр - 180;
Ширина - 72 мм;
Масса - 5.46 кг;
Внешний диаметр - 180 мм;
Внутренний диаметр - 120 мм;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 3200;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 4300;
Co (kN) Грузоподъемность статическая - 239.2;
C (kN) Грузоподъемность динамическая - 93;

Прочие характеристики:

N шариков Количество шариков - 60;
d шарика (мм) Диаметр шарика - 12.303;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 20821;
Размеры. мм - 120x180x72;
Номер по ГОСТ - 4-178824 л1;

Классификация:

Основной тип - шариковый упорный;
Обозначение - 4 178824 л1;
Нагрузка - осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 4-178824 Л1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4-178824 Л1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
178824	Основное исполнение.	120	180	72	5.46
178824 Е	Сепаратор из текстолита..	120	180	72	5.25
178824 Л1	Сепаратор из латуни..	120	180	72	5.61
2-178824 Л	Сепаратор из латуни..	120	180	72	5.46
4-178824 Л	Сепаратор из латуни..	120	180	72	5.46
2-178824 Л1	Сепаратор из латуни..	120	180	72	5.46
4 178824 Л1Ш2	Нормы шумности. Сепаратор из латуни..	120	180	72	5.61
4 178824 Л1Ш3	Нормы шумности. Сепаратор из латуни..	120	180	72	5.61
5 178824 Л1Ш2	Нормы шумности. Сепаратор из латуни..	120	180	72	5.61

Модификации подшипника 4-178824 Л1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
