Шариковый подшипник 71814
Подшипник 71814 — это импортный шариковый радиальный подшипник, однорядный, является основным конструктивным исполнением, размер 70*90*10 мм.
Стандарт: ISO
Бренд: INA
Внутренний диаметр: 70 мм
Наружный диаметр: 90 мм
Ширина: 10 мм
Масса: 0.14 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

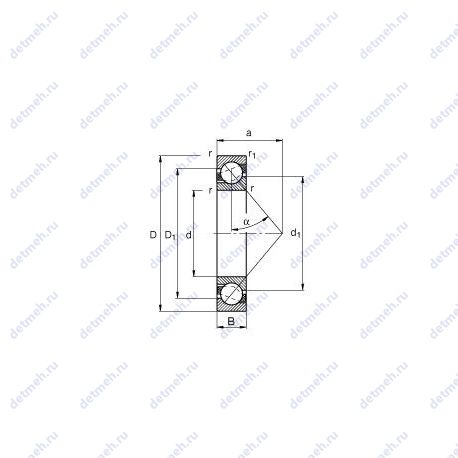

Таблица размеров и характеристик подшипника 71814
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Классификация:
- Обозначение - 71814;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 70;
- В (мм) Ширина - 10;
- m (кг) Масса - 0.14;
- D (мм) Наружный диаметр - 90;
Пропускная способность:
- Co (kN) Грузоподъемность статическая - 17.3;
- C (kN) Грузоподъемность динамическая - 16.0;
Прочие характеристики:
- a (град.) Угол контакта с наружными кольцами - 40;
В таблице приведены основные размеры подшипника 71814, технические характеристики и номинальные значения.
Таблица модификаций подшипника 71814
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 71814 C | Шариковый радиальный подшипник, однорядный. | 70 | 90 | 10 | 0.14 |
| 71814 A | Шариковый радиальный подшипник, однорядный. | 70 | 90 | 10 | 0.14 |
| 71814 CTBP4 | Механически обработанный сепаратор из текстолита. | 70 | 90 | 10 | 0.14 |
| 71814 ATBP4 | Механически обработанный сепаратор из текстолита. | 70 | 90 | 10 | 0.14 |
| 71814-B-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 70 | 90 | 10 | 0.14 |
| 71814 CD/P4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 70 | 90 | 10 | 0.13 |
| 71814 ACD/P4 | Однорядный с улучшенной конструкцией и углом контакта 25°. | 70 | 90 | 10 | 0.13 |
| 71814 CD/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 90 | 10 | 0.134 |
| 71814 CD/HCP4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 70 | 90 | 10 | 0.121 |
| 71814 ACD/HCP4 | Однорядный с улучшенной конструкцией и углом контакта 25°. | 70 | 90 | 10 | 0.121 |
| 71814 CD/HCP4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 70 | 90 | 10 | 0.121 |
Модификации подшипника 71814 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 7814C | 70 | 90 | 10 | |||
| 5S-7814CG/GNP42 | 70 | 90 | 10 | |||
| 7814CG/GNP42 | 70 | 90 | 10 | |||
| SEA70/NS 7CE3 | 70 | 90 | 10 | |||
| SEA70/NS 7CE1 | 70 | 90 | 10 | |||
| SEA70 7CE1 | 70 | 90 | 10 | |||
| SEA70 7CE3 | 70 | 90 | 10 |
