Шариковый подшипник 3303-2Z

Подшипник 3303-2Z — это импортный шариковый радиальный подшипник, двухрядный, обозначение основновного исполнения 3303, размер 17*47*22.2 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 17 мм
Наружный диаметр: 47 мм
Ширина: 22.2 мм
Масса: 0.177 кг

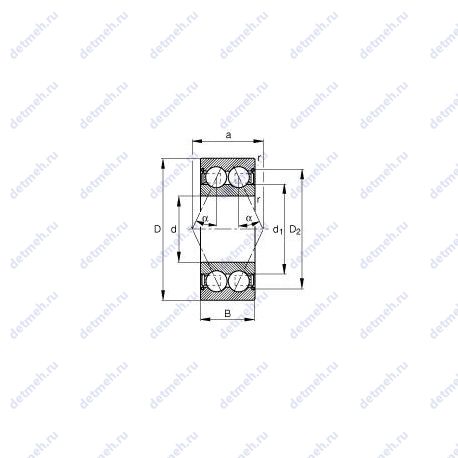

Подшипник 3303-2Z чертеж — Чертеж подшипника 3303-2Z

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс 2Z — Защитные металлические шайбы типа Z с двух сторон подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 3303-2Z

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

Обозначение - 3303 2z;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 17;
В (мм) Ширина - 22.2;
m (кг) Масса - 0.177;
D (мм) Наружный диаметр - 47;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 13.1;
C (kN) Грузоподъемность динамическая - 22.5;

Прочие характеристики:

a (град.) Угол контакта с наружными кольцами - 30;

В таблице приведены основные размеры подшипника 3303-2Z, технические характеристики и номинальные значения.

Таблица модификаций подшипника 3303-2Z

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3303	Основное исполнение.	17	47	22.2	0.18
S3303	Керамический материал.	17	47	22.2	0.19
3303A	Шариковый радиальный подшипник, двухрядный.	17	47	22.2	0.19
3303 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	17	47	22.2	0.18
3303 2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	17	47	22.2	0.18
3303A-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	17	47	22.2	0.18
S3303-2RS	Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.	17	47	22.2	0.19
3303 ATN9	Литой сепаратор из стекло-наполненного полиамида. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	17	47	22.2	0.18
3303-B-TV	Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	17	47	22.2	0.2
3303-B-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66.	17	47	22.2	0.177
3303A-2RS1	Контактные уплотнения типа RS1 с обеих сторон подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	17	47	22.2	0.18
3303-BD-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66.	17	47	22.2	0.177
3303-B-2Z-TV	Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	17	47	22.2	0.2
3303-B-2RSR-TV	Контактные уплотнения типа RS с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	17	47	22.2	0.2
3303-BD-2Z-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Защитные металлические шайбы типа Z с двух сторон подшипника.	17	47	22.2	0.176
3303-BD-2HRS-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	17	47	22.2	0.176
3303 A-2ZTN9/MT33	Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Литой сепаратор из стекло-наполненного полиамида. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	17	47	22.2	0.18
3303 A-2RS1TN9/MT33	Контактные уплотнения типа RS1 с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	17	47	22.2	0.18

Модификации подшипника 3303-2Z - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
