Шариковый подшипник 3204-2Z
Подшипник 3204-2Z — это импортный шариковый радиальный подшипник, двухрядный, обозначение основновного исполнения 3204, размер 20*47*20.6 мм.
Стандарт: ISO
Бренд: INA
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 20.6 мм
Масса: 0.153 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс 2Z — Защитные металлические шайбы типа Z с двух сторон подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

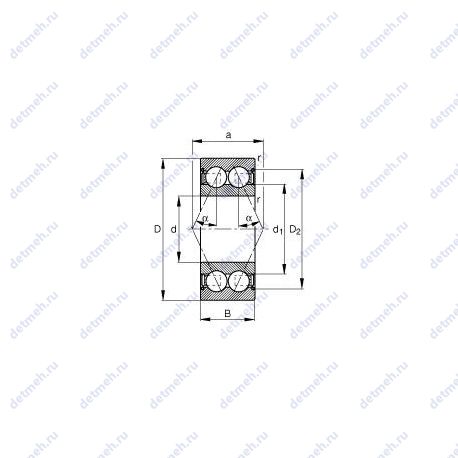

Таблица размеров и характеристик подшипника 3204-2Z
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Классификация:
- Обозначение - 3204 2z;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 20;
- В (мм) Ширина - 20.6;
- m (кг) Масса - 0.153;
- D (мм) Наружный диаметр - 47;
Пропускная способность:
- Co (kN) Грузоподъемность статическая - 13.2;
- C (kN) Грузоподъемность динамическая - 20.8;
Прочие характеристики:
- a (град.) Угол контакта с наружными кольцами - 30;
В таблице приведены основные размеры подшипника 3204-2Z, технические характеристики и номинальные значения.
Таблица модификаций подшипника 3204-2Z
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 3204 | Основное исполнение. | 20 | 47 | 20.6 | 0.12 |
| S3204 | Керамический материал. | 20 | 47 | 20.6 | 0.168 |
| 3204 A | Однорядный радиально-упорный шариковый подшипник с полиамидным сепаратором. | 20 | 47 | 20.6 | 0.16 |
| 3204 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 20 | 47 | 20.6 | 0.12 |
| 3204-BD | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. | 20 | 47 | 20.6 | 0.153 |
| 3204A-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20 | 47 | 20.6 | 0.16 |
| 3204 2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 20 | 47 | 20.6 | 0.166 |
| S3204-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 20 | 47 | 20.6 | 0.168 |
| 3204 ATN9 | Литой сепаратор из стекло-наполненного полиамида. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца. | 20 | 47 | 20.6 | 0.16 |
| 3204-B-TV | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 20 | 47 | 20.6 | 0.2 |
| 3204-B-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 20 | 47 | 20.6 | 0.154 |
| 3204-BD-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 20 | 47 | 20.6 | 0.154 |
| 3204 A-2RS1 | Контактные уплотнения типа RS1 с обеих сторон подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20 | 47 | 20.6 | 0.16 |
| 3204-B-2Z-TV | Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 20 | 47 | 20.6 | 0.2 |
| E2.3204 A-2Z | Очень высокая грузоподъемность.. Защитные металлические шайбы типа Z с двух сторон подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20 | 47 | 20.6 | 0.16 |
| 3204-B-2Z-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Защитные металлические шайбы типа Z с двух сторон подшипника. | 20 | 47 | 20.6 | 0.16 |
| 3204-B-2RSR-TV | Контактные уплотнения типа RS с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 20 | 47 | 20.6 | 0.2 |
| 3204-BD-2Z-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Защитные металлические шайбы типа Z с двух сторон подшипника. | 20 | 47 | 20.6 | 0.15 |
| 3204 A-2Z/MT33 | Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20 | 47 | 20.6 | 0.16 |
| 3204-B-2RSR-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Контактные уплотнения типа RS с обеих сторон подшипника. | 20 | 47 | 20.6 | 0.158 |
| 3204-BD-2HRS-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 20 | 47 | 20.6 | 0.15 |
| 3204 A-2RS1/MT33 | Контактные уплотнения типа RS1 с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 20 | 47 | 20.6 | 0.16 |
| 3204 A-2ZTN9/MT33 | Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца. | 20 | 47 | 20.6 | 0.16 |
| 3204 A-2RS1TN9/MT33 | Контактные уплотнения типа RS1 с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца. | 20 | 47 | 20.6 | 0.16 |
Модификации подшипника 3204-2Z - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
