Шариковый подшипник 4304

Подшипник 4304 — это импортный шариковый радиальный подшипник, двухрядный, является основным конструктивным исполнением, размер 20*47*18 мм.

Стандарт: ISO
Бренды: FBJ, INA
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 18 мм
Масса: 0.09 кг

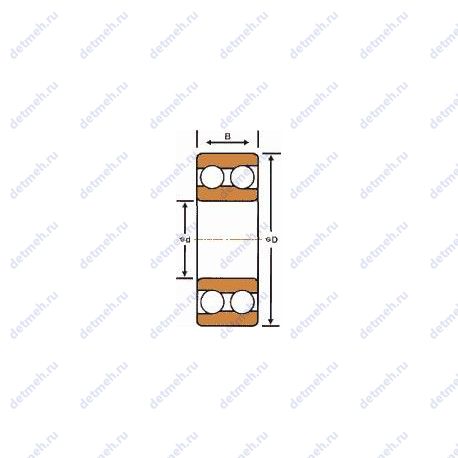

Подшипник 4304 чертеж — Чертеж подшипника 4304

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 4304

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

Обозначение - 4304;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 20;
D (мм) Наружный диаметр - 47;
В (мм) Ширина - 18;
m (кг) Масса - 0.09;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 11.1;
Co (kN) Грузоподъемность статическая - 7.1;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 13000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 9750;

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

Обозначение - 4304;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 20;
В (мм) Ширина - 21;
m (кг) Масса - 0.211;
D (мм) Наружный диаметр - 52;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 16.0;
C (kN) Грузоподъемность динамическая - 24.8;

В таблице приведены основные размеры подшипника 4304, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4304

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
4304 ATN9	Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	20	52	21	0.204

Модификации подшипника 4304 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 4304

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
FBJ	4304	20	47	18	ISO
INA	4304	20	47	18	ISO

Аналог подшипника 4304 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
