Роликовый подшипник 778/540 М1

Подшипник 778/540 М1 — это отечественный роликовый радиально-упорный подшипник, обозначение основновного исполнения 778/540, размер 540*690*400 мм.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-9
Внутренний диаметр: 540 мм
Наружный диаметр: 690 мм
Ширина: 400 мм
Масса: 366 кг

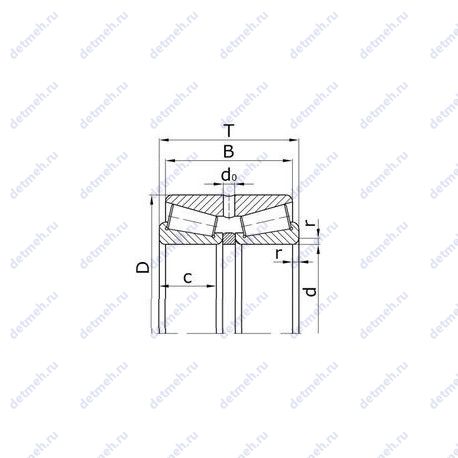

Подшипник 778/540 М1 чертеж — Чертеж подшипника 778/540 М1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 778/540 М1

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - роликовый радиальный-упорный;
Тела качения - ролики;
Нагрузка - радиальная и осевая;
Тип - конический;

Производитель ГПЗ-9

ОАО "Самарский подшипниковый завод"

Классификация:

Обозначение - 778/540 м1;

Прочие характеристики:

ГОСТ - ГОСТ 520;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 540;
D (мм) Наружный диаметр - 690;
В (мм) Ширина - 400;
m (кг) Масса - 366;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 5700;
Co (kN) Грузоподъемность статическая - 19760;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 270;

В таблице приведены основные размеры подшипника 778/540 М1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 778/540 М1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
778/540	Основное исполнение.	540	690	400	366
778/540ЛМ2	Сепаратор из латуни.. Модифицированный контакт..	540	690	190	373
6 778/540 ЛМ2	Сепаратор из латуни.. Модифицированный контакт..	540	690	400	366

Модификации подшипника 778/540 М1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 778/540 М1

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-9	778/540 М1	540	690	400	ГОСТ
ГОСТ	778/540 М1	540	690	400	ГОСТ

Аналог подшипника 778/540 М1 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
