Роликовый подшипник 71/500 Х

Подшипник 71/500 Х — это отечественный роликовый радиально-упорный подшипник, обозначение основновного исполнения 71/500, размер 500*720*110 мм.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-9
Внутренний диаметр: 500 мм
Наружный диаметр: 720 мм
Ширина: 110 мм
Масса: 136 кг

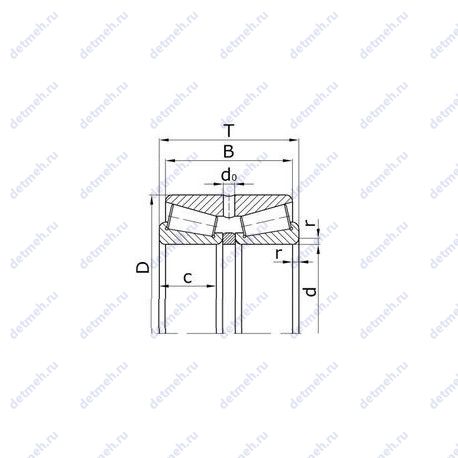

Подшипник 71/500 Х чертеж — Чертеж подшипника 71/500 Х

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 71/500 Х

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - роликовый радиальный-упорный;
Тела качения - ролики;
Нагрузка - радиальная и осевая;
Тип - конический;

Производитель ГПЗ-9

ОАО "Самарский подшипниковый завод"

Классификация:

Обозначение - 71/500 х;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 500;
D (мм) Наружный диаметр - 720;
В (мм) Ширина - 110;
m (кг) Масса - 136;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 2200;
Co (kN) Грузоподъемность статическая - 4300;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 400;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 250;

В таблице приведены основные размеры подшипника 71/500 Х, технические характеристики и номинальные значения.

Таблица модификаций подшипника 71/500 Х

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
71/500 М	Модифицированный контакт..	500	720	110	136

Модификации подшипника 71/500 Х - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 71/500 Х

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-9	71/500 Х	500	720	110	ГОСТ
ГОСТ	71/500 Х	500	720	110	ГОСТ

Аналог подшипника 71/500 Х — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
