Роликовый подшипник 6-77968 ХМ1

Подшипник 6-77968 ХМ1 — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77968, размер 343.05*457.10*254 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-9
Внутренний диаметр: 343.05 мм
Наружный диаметр: 457.10 мм
Ширина: 254 мм
Масса: 116.80 кг

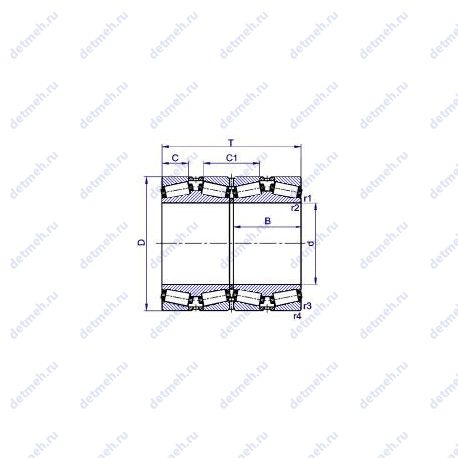

Подшипник 6-77968 ХМ1 чертеж — Чертеж подшипника 6-77968 ХМ1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6-77968 ХМ1

Производитель ГПЗ-9

ОАО "Самарский подшипниковый завод"

Классификация:

Обозначение - 6 77968 хм1;

Прочие характеристики:

ГОСТ - ГОСТ 520;
dxl (мм) Размеры ролика - 23.1/24.65х44.33;
Материал Марка стали - шх-15;
N роликов Количество роликов - 184;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 343.052;
D (мм) Наружный диаметр - 457.098;
В (мм) Ширина - 254;
m (кг) Масса - 116.8;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 2200;
Co (kN) Грузоподъемность статическая - 7100;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 450;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 250;

В таблице приведены основные размеры подшипника 6-77968 ХМ1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-77968 ХМ1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77968ХМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	343.1	457.1	122.2	116.8
6 77968 М	Модифицированный контакт..	343.05	457.10	254	116.80
6 77968 ХМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	343.05	457.10	254	116.80

Модификации подшипника 6-77968 ХМ1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
