Роликовый подшипник 30-3073776 ХН

Подшипник 30-3073776 ХН — это отечественный роликовый радиальный подшипник, двухрядный, со стяжной втулкой, обозначение основновного исполнения 3073776, размер 380*650*200 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-9
Внутренний диаметр: 380 мм
Наружный диаметр: 650 мм
Ширина: 200 мм
Масса: 314 кг

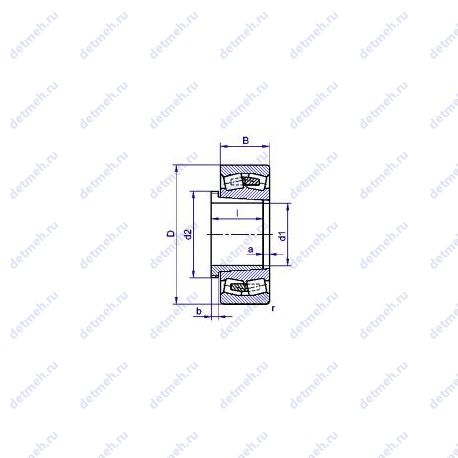

Подшипник 30-3073776 ХН чертеж — Чертеж подшипника 30-3073776 ХН

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Суффикс Н — Детали из теплостойкой стали

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 30-3073776 ХН

Производитель ГПЗ-9

ОАО "Самарский подшипниковый завод"

Классификация:

Обозначение - 30 3073776 хн;

Прочие характеристики:

ГОСТ - ГОСТ 520;
dxl (мм) Размеры ролика - 58х75.252;
Материал Марка стали - шх-15;
N роликов Количество роликов - 48;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 380;
D (мм) Наружный диаметр - 650;
В (мм) Ширина - 200;
m (кг) Масса - 314;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 4080;
Co (kN) Грузоподъемность статическая - 7650;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 480;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 380;

В таблице приведены основные размеры подшипника 30-3073776 ХН, технические характеристики и номинальные значения.

Таблица модификаций подшипника 30-3073776 ХН

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3073776К	Штампованный сепаратор из черных металлов..	380	650	200	314
3073776 Х	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали..	380	650	200	314
30 3073776 К	Штампованный сепаратор из черных металлов..	380	650	200	314
20 3073776 КУ	Дополнительные технические требования. Штампованный сепаратор из черных металлов..	380	650	200	314
30 3073776 КР	Детали из теплоустойчивой (быстрорежущие) стали.. Штампованный сепаратор из черных металлов..	380	650	200	314
30 3073776 ХМН	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Детали из теплостойкой стали.	380	650	200	314

Модификации подшипника 30-3073776 ХН - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
