Шариковый подшипник 38224Н
Подшипник 38224Н — это отечественный шариковый упорный подшипник, двойной, обозначение основновного исполнения 38224, размер 100*170*18 мм.
Импортный аналог - 52224.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 100 мм
Наружный диаметр: 170 мм
Ширина: 18 мм
Масса: 5.24 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Н — Детали из теплостойкой стали
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 38224Н
Производитель ГОСТ
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип - шариковый упорный;
- Тела качения - шарики;
- Нагрузка - осевая;
Прочие характеристики:
- Номер по - 38224н;
- Размеры. мм - 100x170x18;
- Импортный аналог - 52224;
- (d) диаметр отверстия тугого кольца. мм - 100;
- (D1) диаметр отверстия свободного кольца. мм - 123;

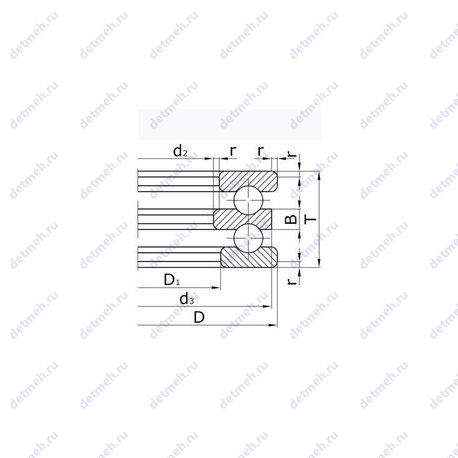

Габаритные и посадочные размеры:
- Радиус наружней фаски - 2;
- Масса - 5.24 кг;
- (D) наружный диаметр свободного кольца. мм - 170;
- (T) высота подшипника. мм - 68;
- (B) высота тугого кольца. мм - 18;
- (d3) наружный диаметр тугого кольца двойного подшипника. мм - 170;
В таблице приведены основные размеры подшипника 38224Н, технические характеристики и номинальные значения.
Таблица модификаций подшипника 38224Н
Модификации подшипника 38224Н - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 38224Н
Аналог подшипника 38224Н — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
