Шариковый подшипник 346224 Л

Подшипник 346224 Л — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 26º, обозначение основновного исполнения 346224, размер 120*215*80 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-5
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 80 мм
Масса: 12.9 кг

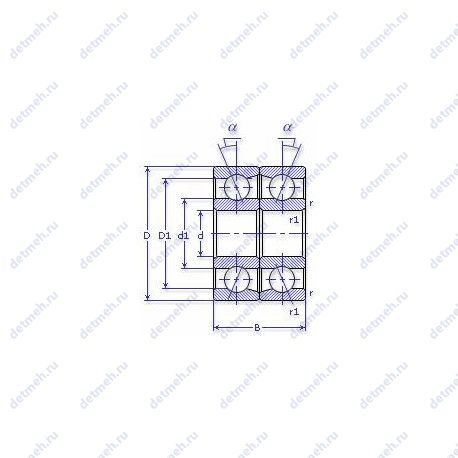

Подшипник 346224 Л чертеж — Чертеж подшипника 346224 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 346224 Л

Производитель ГПЗ-5

ОАО "Ролтом", Россия, Томск

Классификация:

Обозначение - 346224 л;

Прочие характеристики:

ГОСТ - ГОСТ 520;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 120;
D (мм) Наружный диаметр - 215;
В (мм) Ширина - 80;
m (кг) Масса - 12.9;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 260;
Co (kN) Грузоподъемность статическая - 380;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3600;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 3000;

В таблице приведены основные размеры подшипника 346224 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 346224 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
346224	Основное исполнение.	120	215	80	10.96

Модификации подшипника 346224 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
246224	120	215	80
266224	120	215	80
366224	120	215	80
446224	120	215	80
466224	120	215	80
236224К	120	215	80	Проточка на внешнем кольце для смазки
336224К	120	215	80	Проточка на внешнем кольце для смазки
436224К	120	215	80	Проточка на внешнем кольце для смазки
5 266324 A1Л1Ш2	120	215	80	Сепаратор из латуни
