Шариковый подшипник 380707 КС27

Подшипник 380707 КС27 — это отечественный шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами, обозначение основновного исполнения 380707, размер 35*85*23 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-20
Внутренний диаметр: 35 мм
Наружный диаметр: 85 мм
Ширина: 23 мм
Масса: 0.72 кг

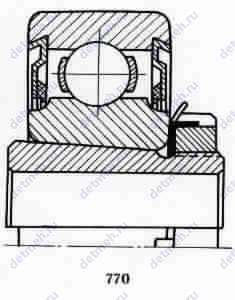

Подшипник 380707 КС27 чертеж — Чертеж подшипника 380707 КС27

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс С27 — ФАНОЛ Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 380707 КС27

Производитель ГПЗ-20

ООО "Курский завод упорных подшипников"

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 23 мм.;
m (кг) Масса - 0.7200;
В (мм) Ширина - 23/35;
D (мм) Наружный диаметр - 85;
d (мм) Внутренний диаметр - 35;
Масса - 0.699 кг;
Ширина (высота) (B) - 35 мм.;
Внешний диаметр - 85. мм;
Внутренний диаметр - 35. мм;

Прочие характеристики:

N шариков Количество шариков - 9;
d шарика (мм) Диаметр шарика - 12.7;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;
Уплотнение - есть;
Количество дорожек качения - 1;
Номер по ГОСТ - 380707 кс27;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 8500;
Co (kN) Грузоподъемность статическая - 22;
C (kN) Грузоподъемность динамическая - 38;

Классификация:

Обозначение - 380707 кс27;
Основной тип - шариковый радиальный;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 380707 КС27, технические характеристики и номинальные значения.

Таблица модификаций подшипника 380707 КС27

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
380707	Основное исполнение.	30	85	23	0.7
380707 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	35	85	23	0.72
380707 T2	Шариковый радиальный подшипник, однорядный, с широким внутренним кольцом на закрепительной втулке, с двумя защитными шайбами.	35	85	35	0.6997
380707 С17	Литол-24.	35	85	35	0.72
380707 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	35	85	23	0.72
380707 АК10T2	Повышенная грузоподъемность. Улучшенная конструкция уплотнений плюс стопорный штифт.	35	85	35	0.723
380707 АК10Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Улучшенная конструкция уплотнений плюс стопорный штифт.	35	85	23	0.72
8 380707 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	35	85	23	0.72
6 380707 АШ1T2	Повышенная грузоподъемность. Нормы шумности.	35	85	23	0.72
6 380707 А1Ш1Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Нормы шумности.	35	85	23	0.72
2В0-380707 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	35	85	23	0.699
6 380707 АК10Ш1Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Нормы шумности. Улучшенная конструкция уплотнений плюс стопорный штифт.	35	85	23	0.72
6 380707 А1С17Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	35	85	23	0.72
6 380707 А1С27Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. ФАНОЛ. Нормы шумности.	35	85	23	0.72
6 380707 А1L19Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Нормы шумности.	35	85	23	0.72
6 380707 А1W41Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности.	35	85	23	0.72
6 380707 АК10С27Т2Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. ФАНОЛ. Нормы шумности. Улучшенная конструкция уплотнений плюс стопорный штифт.	35	85	23	0.72

Модификации подшипника 380707 КС27 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
