Роликовый подшипник 502207 Л

Подшипник 502207 Л — это отечественный роликовый радиальный подшипник, без наружного кольца, обозначение основновного исполнения 502207, размер 35*64*17 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-4
Внутренний диаметр: 35 мм
Наружный диаметр: 64 мм
Ширина: 17 мм
Масса: 0.21 кг

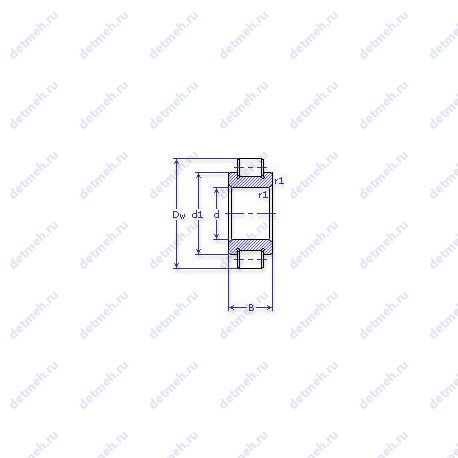

Подшипник 502207 Л чертеж — Чертеж подшипника 502207 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 502207 Л

Производитель ГПЗ-4

ООО "Завод приборных подшипников"

Классификация:

Обозначение - 502207 л;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d1 (mm) Диаметр борта внутреннего кольца - 47.13;
dxl (мм) Размеры ролика - 9х9;
N роликов Количество роликов - 13;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 35;
В (мм) Ширина - 17;
m (кг) Масса - 0.21;
r1 min (мм) Радиус фаски - 1.1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 31.9;
Co (kN) Грузоподъемность статическая - 17.6;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 11000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 9000;

В таблице приведены основные размеры подшипника 502207 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 502207 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
502207	Основное исполнение.	61.8	35	17	0.16
502207 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	35	64	17	0.21
502207 ЛМ	Сепаратор из латуни.. Модифицированный контакт..	35	64	17	0.21
502207 К1	Штампованный сепаратор из черных металлов..	35	64	17	0.21
502207 К1М	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	35	61.8	17	0.17

Модификации подшипника 502207 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
