Роликовый подшипник NU 2305 ГОСТ
Подшипник NU 2305 — это отечественный роликовый радиальный подшипник, однорядный, с бортами на внутреннем кольце, комплектный, с сепаратором, обозначение основновного исполнения 2305, размер 25*62*17 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 25 мм
Наружный диаметр: 62 мм
Ширина: 17 мм
Масса: 0.243 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

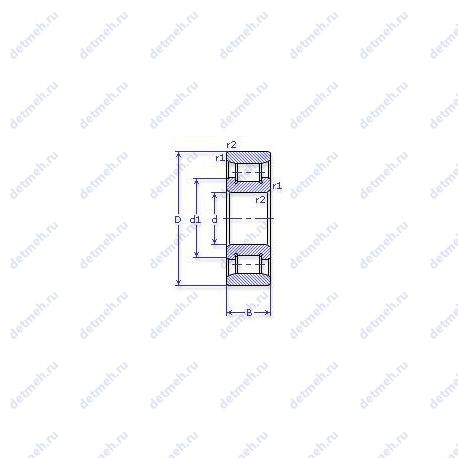

Таблица размеров и характеристик подшипника NU 2305
Производитель ГПЗ-3
ОАО "Саратовский подшипниковый завод"
Классификация:
- Обозначение - nu 2305;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d1 (mm) Диаметр борта внутреннего кольца - 39.3;
- dxl (мм) Размеры ролика - 9х9;
- N роликов Количество роликов - 10;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 25;
- D (мм) Наружный диаметр - 62;
- В (мм) Ширина - 17;
- m (кг) Масса - 0.243;
- r1. r2 min (мм) Радиус фаски - 1.1;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 28.6;
- Co (kN) Грузоподъемность статическая - 15;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 12000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 9500;
В таблице приведены основные размеры подшипника NU 2305, технические характеристики и номинальные значения.
Таблица модификаций подшипника NU 2305
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2305 | Основное исполнение. | 25 | 62 | 17 | 0.24 |
| 2305 М | Модифицированный контакт.. | 25 | 62 | 17 | 0.24 |
| 2305 КМ | Модифицированный контакт.. Штампованный сепаратор из черных металлов.. | 25 | 62 | 17 | 0.246 |
| 2305 АЕМ | Повышенная грузоподъемность. Сепаратор из текстолита.. Модифицированный контакт.. | 25 | 62 | 17 | 0.24 |
| 8 2305 КМ | Модифицированный контакт.. Штампованный сепаратор из черных металлов.. | 25 | 62 | 17 | 0.24 |
Модификации подшипника NU 2305 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 12305 | 25 | 62 | 17 | |||
| 32305 | 25 | 62 | 17 | |||
| 42305 | 25 | 62 | 17 | |||
| 62305 | 25 | 62 | 17 | |||
| 102305 | 25 | 62 | 17 | |||
| 102305 М | 25 | 62 | 17 | |||
| 102305M | 25 | 62 | 17 | |||
| 26 42305 АЕМШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 26-42305 АЕУШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности Специальные тех. требования | |
| 42305 АЕ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 42305 АЕМ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 42305 Е1 | 25 | 62 | 17 | Сепаратор из текстолита | ||
| 42305 К | 25 | 62 | 17 | Проточка на внешнем кольце для смазки | ||
| 42305 КМ | 25 | 62 | 17 | Проточка на внешнем кольце для смазки | ||
| 42305 Л | 25 | 62 | 17 | Сепаратор из латуни | ||
| 42305 Л1 | 25 | 62 | 17 | Сепаратор из латуни | ||
| 42305 ЛМ | 25 | 62 | 17 | Сепаратор из латуни | ||
| 42305 М | 25 | 62 | 17 | |||
| 42305AE | 25 | 62 | 17 | |||
| 42305AE1УШ1 | 25 | 62 | 17 | Специальные тех. требования | ||
| 42305KM | 25 | 62 | 17 | Проточка на внешнем кольце для смазки | ||
| 42305M | 25 | 62 | 17 | |||
| 42305АЕУШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности Специальные тех. требования | |
| 42305ЛM | 25 | 62 | 17 | Сепаратор из латуни | ||
| 6 42305 АЕ1УШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности Специальные тех. требования | |
| 6 42305 АЕМ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 6 42305 АЕУШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности Специальные тех. требования | |
| 6 42305 Б1 | 25 | 62 | 17 | Сепаратор из бронзы | ||
| 6-42305 Е | 25 | 62 | 17 | Сепаратор из текстолита | ||
| 6 42305 Л1 | 25 | 62 | 17 | Сепаратор из латуни | ||
| 6 42305 ЛМ | 25 | 62 | 17 | Сепаратор из латуни | ||
| 6 42305 Р1 | 25 | 62 | 17 | Детали из теплостойких сплавов стали | ||
| 66 42305 АЕ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 66 42305 АЕУШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности Специальные тех. требования | |
| 66 42305 АЕШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 66-42305 АМ | 25 | 62 | 17 | Повышенной грузоподъёмности | ||
| 7 42305 АЕУШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности Специальные тех. требования | |
| 76-42305 АЕМШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 8 102305 М | 25 | 62 | 17 | |||
| 8-42305 | 25 | 62 | 17 | |||
| 8 42305 АЕ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 8 42305 Е1 | 25 | 62 | 17 | Сепаратор из текстолита | ||
| 8 42305 КМ | 25 | 62 | 17 | Проточка на внешнем кольце для смазки | ||
| 8 42305 ЛМ | 25 | 62 | 17 | Сепаратор из латуни | ||
| 92305 АЕ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 92305 Е | 25 | 62 | 17 | Сепаратор из текстолита | ||
| 92305 КМ | 25 | 62 | 17 | Проточка на внешнем кольце для смазки | ||
| 92305 Л | 25 | 62 | 17 | Сепаратор из латуни | ||
| 92305 ЛМ | 25 | 62 | 17 | Сепаратор из латуни | ||
| 92305 М | 25 | 62 | 17 | |||
| 92305KM | 25 | 62 | 17 | Проточка на внешнем кольце для смазки | ||
| В26 42305 АЕМШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| В76-42305 АЕМШ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| В76 42305 АЕМШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 6 42305 А1Е1УШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности Специальные тех. требования | |
| 6 42305 А1Е2МШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 6 42305 ЕМШ1 | 25 | 62 | 17 | Сепаратор из текстолита | ||
| 6 42305 ЕМШ | 25 | 62 | 17 | Сепаратор из текстолита | ||
| 6 42305 ЕШ | 25 | 62 | 17 | Сепаратор из текстолита | ||
| 6 42305 Е2МШ1 | 25 | 62 | 17 | Сепаратор из текстолита | ||
| 6 42305 Е2МШ | 25 | 62 | 17 | Сепаратор из текстолита | ||
| В76 42305 АЕШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| В76 42305 АЕ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| В76 42305 АКМ | 25 | 62 | 17 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 42305 АЕ1УШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности Специальные тех. требования | |
| 42305 АЕ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 6 42305 АЕ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 60 42305 АЕ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 66 42305 АЕ1УШ1 | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности Специальные тех. требования | |
| 68 42305 АЕ | 25 | 62 | 17 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 7 102305 М | 25 | 62 | 17 | |||
| 8 92305 КМ | 25 | 62 | 17 | Проточка на внешнем кольце для смазки |
