Подшипник 3738Л ГОСТ

Модификация 3738Л — это отечественный роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце, основное конструктивное исполнение - 3738.
Размер подшипника: 190*280*67 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГОСТ
  3. Внутренний диаметрВнутренний диаметр: 190 мм
  4. Наружный диаметрНаружный диаметр: 280 мм
  5. ШиринаШирина: 67 мм
  6. МассаМасса: 15 кг

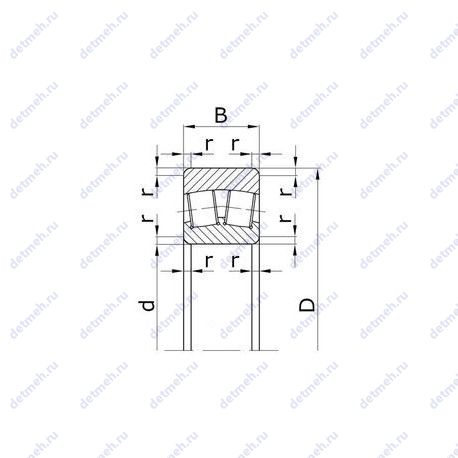

Подшипник 3738Л чертеж
Чертеж подшипника 3738Л

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 3738Л

Суффикс Л — Сепаратор из латуни.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 3738Л

НомерТехнические требованияd,ммD,ммB,ммm,кг
3738Основное исполнение.1902806715
3738 НДетали из теплостойкой стали
1902806715
40 37381902806715
6 3738 НШ1Нормы шумности
Детали из теплостойкой стали
1902806715
6 3738 НШНормы шумности
Детали из теплостойкой стали
1902806715
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 3738Л

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
373819028067
3738 Н19028067
40 373819028067
6 3738 НШ119028067
6 3738 НШ19028067
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 3738Л

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГОСТ

Классификация:

  • Основной тип - роликовый радиальный сферический;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Тип - сферический;
  • Форма роликов - бочкообразные;

Прочие характеристики:

  • Номер по - 3738л;
  • Размеры. мм - 190x280x67;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 190 мм;
  • Внешний диаметр - 280 мм;
  • Масса - 15 кг;
  • Ширина - 67 мм;
×
