Шариковый подшипник 3687/1345К1У

Подшипник 3687/1345К1У — это отечественный шариковый упорный подшипник, однорядный, обозначение основновного исполнения 3687/1345, размер 1345*1625*90 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 1345 мм
Наружный диаметр: 1625 мм
Ширина: 90 мм
Масса: 353 кг

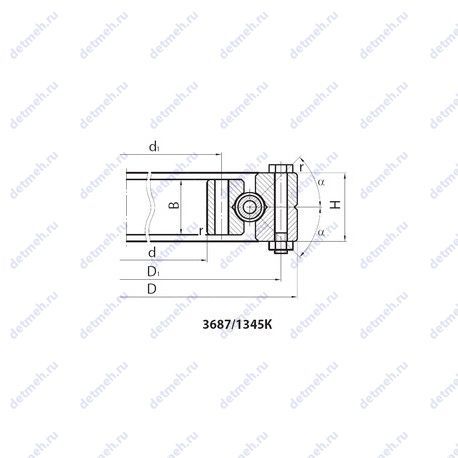

Подшипник 3687/1345К1У чертеж — Чертеж подшипника 3687/1345К1У

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс У — Дополнительные технические требования Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 3687/1345К1У

Производитель ЕРК

Классификация:

Основной тип - шариковый упорный;
Тела качения - шарики;
Нагрузка - осевая;

Габаритные и посадочные размеры:

Внутренний диаметр - 1345, 1345 мм.;
Внешний диаметр - 1625, 1625 мм.;
Масса - 353.0 кг;
Радиус наружней фаски - 3 мм.;
Высота (H) - 90 мм.;
Угол наклона (α) - 45 градусы;

Прочие характеристики:

Размер (d1) - 1390 мм.;
Количество дорожек качения - 1;
Уплотнение - нет;
Номер по ГОСТ - 3687/1345к1у;
Размер (D1) - 1575 мм.;

В таблице приведены основные размеры подшипника 3687/1345К1У, технические характеристики и номинальные значения.

Таблица модификаций подшипника 3687/1345К1У

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3687/1345 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	1345	1625	90	353

Модификации подшипника 3687/1345К1У - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
